Decision Lab #02 안내 — 「저항이 좋아졌는데 불량이다」는 게 무슨 말이고, 30분 동안 무엇을 하게 되나

이 글은 미션 #02 를 처음 여는 사람, 특히 팹이 어떻게 돌아가는지 잘 모르는 사람을 위한 안내입니다. 현장 용어와 절차는 회사마다 조금씩 다릅니다 — 여기서는 공통된 큰 틀만 적습니다. 브리핑의 「저항이 좋아졌는데 불량」이라는 말이 이상하게 들리면 여기서 풀고 들어가면 됩니다. 미션의 답은 없습니다 — 상황·용어·절차·생각하는 틀만 있습니다.

0. 배경 — 팹에서 이런 일은 어떻게 생기고, 누가 맡나

팹에는 장비가 수백 대(큰 곳은 그 이상) 있고 24시간 돕니다. 장비마다 주기 점검(PM) 이 있어 정해진 시점에 뜯어 보고 소모품을 갈지만, 그 사이에도 일은 생깁니다. 부품이 조금씩 어긋나거나, 센서가 읽는 값이 실제와 멀어지거나, 앞 공정에서 온 웨이퍼 상태가 달라지거나, 챔버 안 상태가 서서히 바뀌거나, 설명이 안 되는 로그가 한 줄 남습니다. 자주 일어난다고 할 수는 없지만 어느 라인에서든 종종 만나는 일이고, 이 미션의 상황도 그중 하나입니다. 장비는 이런 일을 겪으면서도 「정상 종료」 할 수 있습니다. 알람은 대개 장비가 자기 계기로 본 것만 울기 때문입니다.

사건은 보통 이렇게 흘러갑니다. 오퍼레이터가 레시피대로 돌리고 → 계측 담당이 결과를 재고 → SPC(통계 관리)가 관리 한계 밖이라고 판정하면 보통 그 Lot 은 멈춰 세워집니다(Lot hold). 여기서 공정 엔지니어에게 넘어옵니다. 이 미션은 바로 그 순간부터 시작합니다.

엔지니어는 여러 종류입니다. 회사·팹마다 부서 이름과 경계는 다르고 한 사람이 둘을 겸하기도 합니다 — 여기서는 역할로만 나눴습니다.

관리 한계 밖 Lot 의 원인을 좁히고 라인을 어떻게 돌릴지 정하는 것은 공정 엔지니어의 일이고, 그 과정에서 장비 엔지니어에게 점검을 의뢰하고, 계측에 재측정을 부탁하고, 생산 관리와 일정을 조율합니다. 미션 화면의 카드 한 장은 이 사람들 중 하나가 낸 기록 한 장이라고 보면 됩니다. 카드를 연다 = 그 사람에게 묻는다. 그래서 카드마다 비용이 붙고, 리포트는 「누구에게 무엇을 물었나」를 봅니다.

이 미션에서 당신은 RIE 금속 식각을 담당하는 공정 엔지니어입니다. 저항이 관리 하한 아래로 나온 Lot 이 멈춰 있고, 계측 쪽에서는 「낮으면 좋은 것 아니냐」는 말이 나왔습니다. 품질 담당은 「한계 밖은 한계 밖」이라고 Lot hold 를 걸었습니다. 당신은 그 둘 사이에서 사실을 가려야 합니다.

1. 당신이 받은 상황을 쉬운 말로

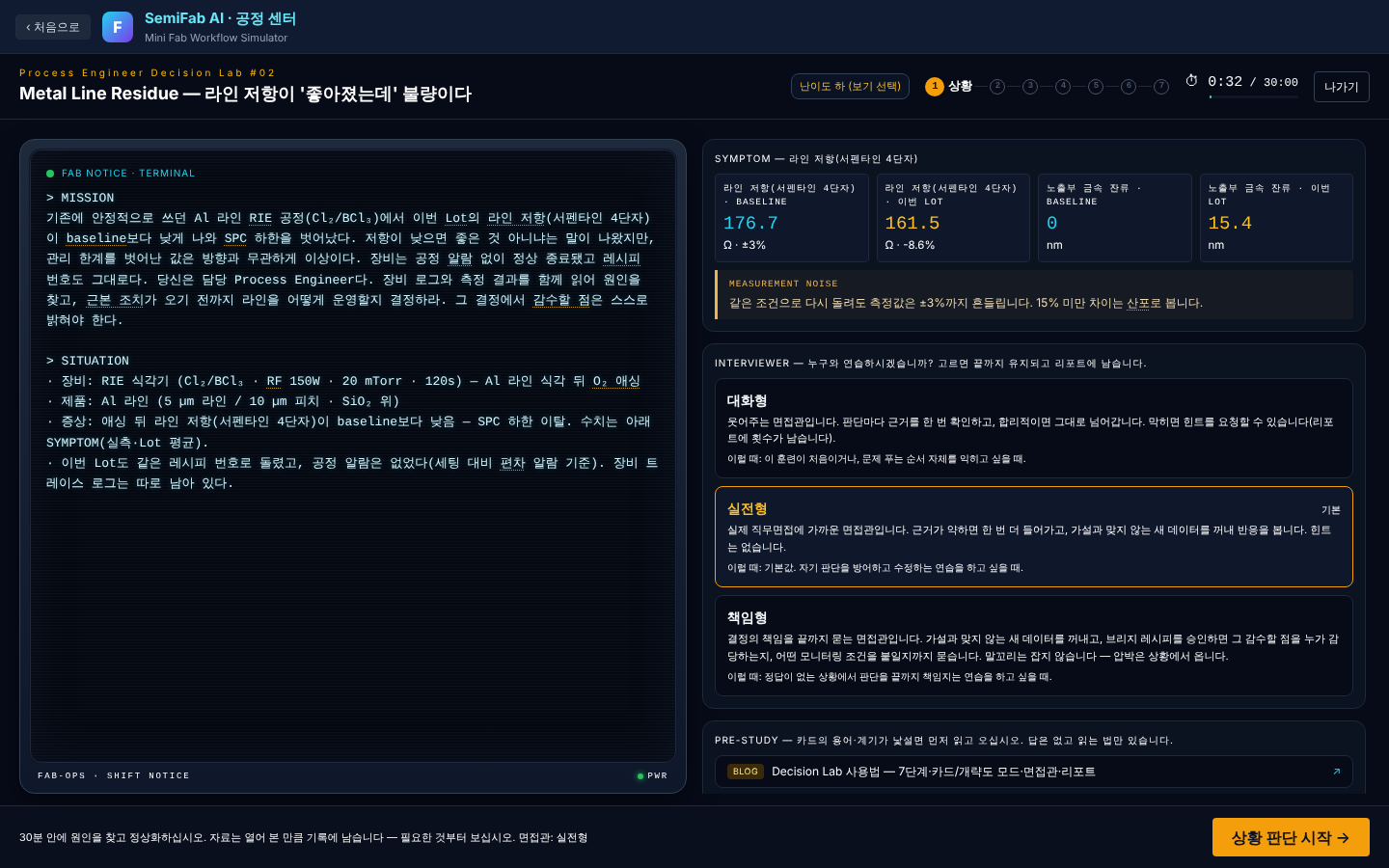

브리핑은 이렇게 시작합니다. *「기존에 안정적으로 쓰던 Al 라인 RIE 공정에서 이번 Lot 의 라인 저항이 baseline 보다 낮게 나와 SPC 하한을 벗어났다. 저항이 낮으면 좋은 것 아니냐는 말이 나왔지만, 관리 한계를 벗어난 값은 방향과 무관하게 이상이다.」*

풀어 쓰면 이렇습니다.

• 칩 안의 소자들은 금속 배선(여기서는 알루미늄, Al)으로 연결됩니다. 배선은 웨이퍼 전체에 금속막을 입힌 뒤, 남길 자리만 감광막(PR)으로 덮고, 덮이지 않은 금속을 플라즈마로 깎아 만듭니다. 이 깎는 장비가 RIE 식각기입니다. 깎은 뒤 남은 감광막은 산소 플라즈마로 태워 없앱니다(애싱).
• 배선은 폭 5 µm, 간격 10 µm 의 줄로 만들어졌고, 그 줄을 구불구불 길게 이은 서펜타인 패턴의 저항을 재서 공정이 잘 됐는지 봅니다. 저항은 (재질이 같다면) 줄의 두께·폭·길이로 정해지므로, 저항이 달라졌다는 것은 줄의 치수가 달라졌다는 뜻입니다.
• SPC 는 공정을 통계로 관리하는 방법입니다. 지난 Lot 들의 값으로 「정상 범위」(관리 상한·하한)를 정해 두고, 새 Lot 값이 그 밖으로 나가면 방향과 무관하게 이상으로 봅니다. 저항이 낮아진 것이 「좋아진」 것이 아닌 이유가 이것입니다. 범위 밖이면 공정 어딘가가 달라진 것이고, 그 달라진 것이 다른 치수도 같이 바꿨을 수 있습니다.
• 장비는 알람 없이 정상 종료했고 레시피 번호도 그대로입니다. 그런데 이 미션은 「알람이 없다」가 무엇을 보장하고 무엇을 보장하지 않는지를 묻습니다. 알람은 장비가 자기 계기로 읽은 값이 세팅과 다를 때 울립니다. 계기가 읽은 값이 세팅과 같았다면 알람은 없습니다. 그 값이 실제와 같은지는 별개입니다.

사건은 이것입니다. 조건표를 그대로 넣었고 장비는 조용히 끝났는데, 배선의 치수가 달라졌다. 장비 로그(장비가 자기 상태를 기록한 것)와 측정 결과(만들어진 것을 잰 것)를 함께 읽어야 어디가 어긋났는지 보입니다.

2. 알아 두면 화면이 읽히는 말 몇 개

계기 하나씩을 깊게 보려면 PRE-STUDY 의 압력 제어 루프 카드 읽기 · RF 카드 읽기 · 계측 카드 읽기가 있습니다.

3. 화면에서 하게 되는 일 — 7단계를 이 미션에 맞춰

① 상황 — 터미널을 읽고 오른쪽 SYMPTOM 의 저항값을 baseline 과 나란히 봅니다. 면접관을 고르고 시작합니다.

② 문제 정의 — 증상을 한 줄로. 「레시피 그대로 · 이번 Lot 만 · 저항이 관리 하한 밖 · 알람 없음」. 「낮아져서 좋다」는 서술은 틀린 문제 정의입니다.

③ 데이터 · 가설 — 카드가 열넷으로 많습니다. 레시피 세팅값 · 압력 로그 · 알람 로그 · 배기 조절 로그 · RF 로그 · 가스 유량 · 공정 시간 · 입고 두께 · 4단자 저항 · 프로파일러 · SEM · 지난 Lot · 리소 이력 · 정비 이력. 많다고 다 열면 「데이터 선택」 축이 깎입니다. 장비 로그 쪽에서 「무엇이 달라졌나」를, 측정 쪽에서 「그래서 치수가 어떻게 됐나」를 고르는 식으로 좁힙니다. 후보를 고르고 근거를 적어 가설을 선언합니다.

④ 조치 · 실행 — 가설에 맞는 점검 조치를 고르면 정비가 진행되고, 실제 RIE 장비 화면이 열립니다. 한 번 돌려 결과가 baseline 쪽으로 돌아오는지 봅니다. 안 돌아오면 ③으로 돌아가 가설을 고칩니다.

⑤ 브리지 결정 — 근본 조치가 올 때까지 라인을 세울지, 임시 조건으로 돌릴지. 선택지 여섯 개(정지 · 시간 · 압력 세팅 · RF 두 단계 · 가스 비율)를 실제로 돌려 비교하고 하나를 승인합니다. 승인할 때 감수할 점을 직접 씁니다.

⑥ 최종 보고 · ⑦ 스킬 리포트 — 원인·근거·조치·브리지·감수할 점을 한 글로. 8축 점수와 타임라인이 나옵니다.

4. 이렇게 생각하면 됩니다 — 답이 아니라 틀

1. 저항은 결과이고 치수가 원인에 가깝다. 저항이 낮아졌다면 줄이 두꺼워졌거나 넓어졌거나 둘 다입니다. 측정 카드(프로파일러·SEM)가 어느 쪽인지를 가릅니다. 치수를 모르고 장비 로그만 보면 가설이 공중에 뜹니다.
2. 「알람 없음」을 「정상」으로 읽지 않는다. 알람은 장비가 자기 계기로 본 세팅 대비 편차입니다. 계기가 읽은 값과 실제가 다를 수 있다는 것이 브리핑의 힌트이고, 이 미션 압력 카드들의 힌트 줄이 그 차이를 설명합니다.
3. 세 압력 카드를 교차한다. 압력 로그는 「계기가 읽은 값」, 배기 조절 로그는 「루프가 얼마나 애썼나」, 알람 로그는 「계기 값이 세팅에서 벗어난 적이 있나」입니다. 셋이 서로 모순될 때 그 모순이 단서입니다. 셋이 다 조용해도 결론은 「계기가 읽은 값은 조용했다」까지입니다.
4. RF 카드는 공급 쪽과 부하 쪽을 나눠 읽는다. 전달 파워가 그대로인데 바이어스·매처가 움직였다면 플라즈마가 달라진 것입니다. 무엇이 바꿨는지는 압력·가스 카드에서 찾습니다.
5. 앞 공정을 배제한다. 입고 두께와 리소 이력은 「깎기 전부터 달랐나」를 보는 카드입니다. 이 둘이 정상이면 사건은 식각 안에 있습니다.
6. 시점을 맞춘다. 정비 이력의 사건과 증상의 시작이 맞아야 가설입니다.
7. 브리지는 공짜가 없다. 시간·압력·RF·가스 어느 것을 움직여도 저항 말고 다른 것(측벽 모양, 처리량, 마스크 소모)이 같이 움직입니다. 감수할 점 칸에 그것을 씁니다.

5. 자주 하는 실수

• 「저항이 낮으니 개선」이라고 문제 정의에 쓴다.
• 열네 장을 다 연다.
• 측정 카드를 안 보고 장비 로그만으로 가설을 선언한다 — 면접관이 「치수는 확인했나」를 묻습니다.
• 알람이 없으니 압력 계통은 결백하다고 적는다 — 알람의 기준이 무엇인지 되묻습니다.
• 감수할 점을 비워 둔다.

용어

• RIE — Reactive Ion Etching. 전력 하나로 플라즈마를 만드는 식각 방식. CCP 라고도 한다.
• 애싱 — 식각 뒤 남은 감광막을 산소 플라즈마로 태워 없애는 단계.
• 서펜타인 — 저항을 재려고 배선을 구불구불 길게 이은 시험 패턴.
• SPC — 통계적 공정 관리. 지난 결과로 정한 관리 상한·하한 밖이면 방향과 무관하게 이상.
• SP / PV — 세팅값 / 계기가 읽은 실제값.
• 브리지 — 근본 조치 전까지 라인을 돌리는 임시 운영 조건.
