압력 제어 루프 카드 읽기 — 게이지 표시값·스로틀 개도·공정 알람은 각각 무엇을 말하나

플라즈마 식각 레시피에서 압력은 「20 mTorr」처럼 숫자 하나로 적힙니다. 그런데 장비 로그를 열면 압력에 관한 카드가 둘, 때로는 셋입니다. 챔버 압력 로그, 스로틀 밸브 개도 로그, 공정 알람 로그. 숫자 하나를 왜 세 장으로 나눠 보여 주는 걸까요.

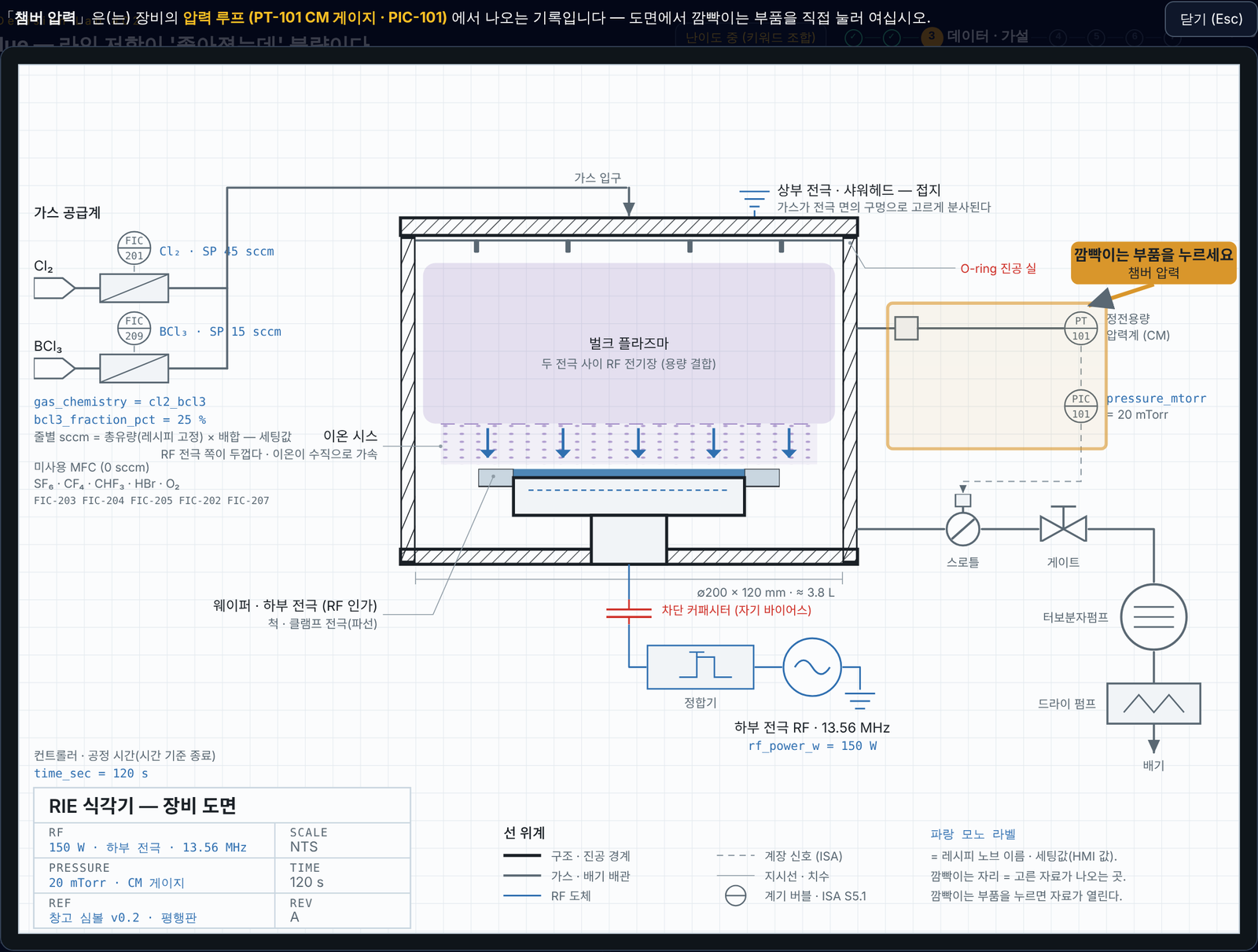

세 카드가 같은 루프의 다른 자리에서 나온 기록이기 때문입니다. 자리가 다르면 말하는 것이 다릅니다. 이 글은 그 자리를 도면 위에 놓고, 각 카드의 행이 무엇을 뜻하는지, 세 장을 어떤 순서로 읽는지를 설명합니다. 미션의 답은 없습니다 — 어느 미션이든 압력 카드는 이 문법으로 읽습니다.

1. 루프의 세 값 — SP · PV · MV

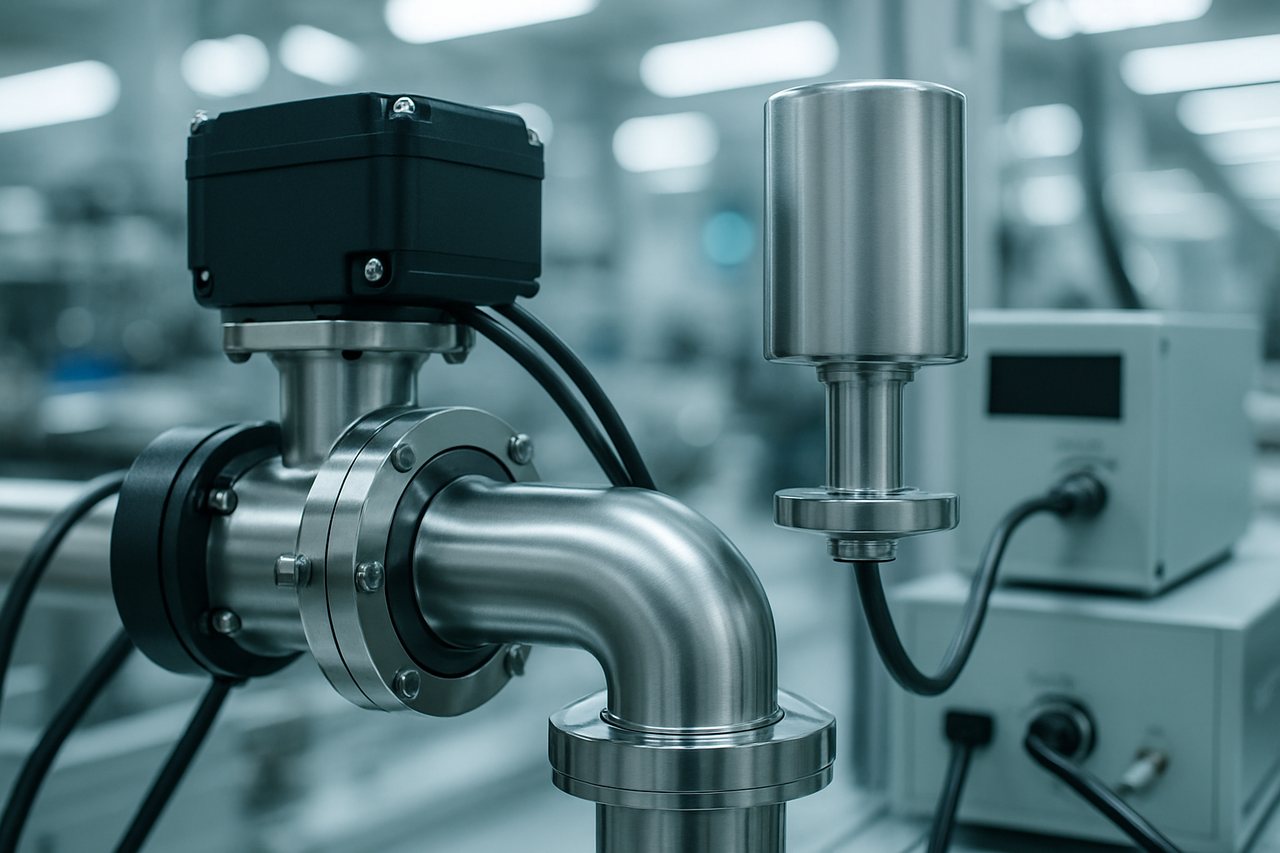

챔버 압력은 들어오는 가스량과 빠져나가는 속도로 정해집니다. 가스량은 MFC 가 레시피대로 넣고, 빠져나가는 속도는 펌프 앞의 스로틀 밸브 가 조절합니다. 밸브를 조이면 압력이 오르고 열면 내립니다.

이 밸브를 누가 움직이느냐가 핵심입니다. 사람이 아니라 압력 컨트롤러(APC, Adaptive Pressure Controller) 입니다. 컨트롤러는 세 값을 다룹니다.

컨트롤러의 눈은 게이지 하나 입니다. PV 가 SP 보다 높으면 밸브를 더 열고, 낮으면 조입니다. 이 일을 쉬지 않고 반복합니다. 그래서 정상 운전 중에는 PV 가 SP 에 딱 붙어 있습니다 — 그게 폐루프 제어가 하는 일입니다.

여기서 한 문장을 기억해 두면 압력 카드가 전부 읽힙니다. 「SP = PV」는 게이지가 그렇게 읽었다는 뜻이지, 챔버 안의 실제 압력이 그렇다는 보증이 아닙니다. 컨트롤러는 게이지 값을 세팅에 맞추는 기계이고, 게이지는 계기입니다. 모든 계기가 그렇듯 교정 상태가 있습니다.

2. 카드 ① 챔버 압력 로그 (게이지 표시값)

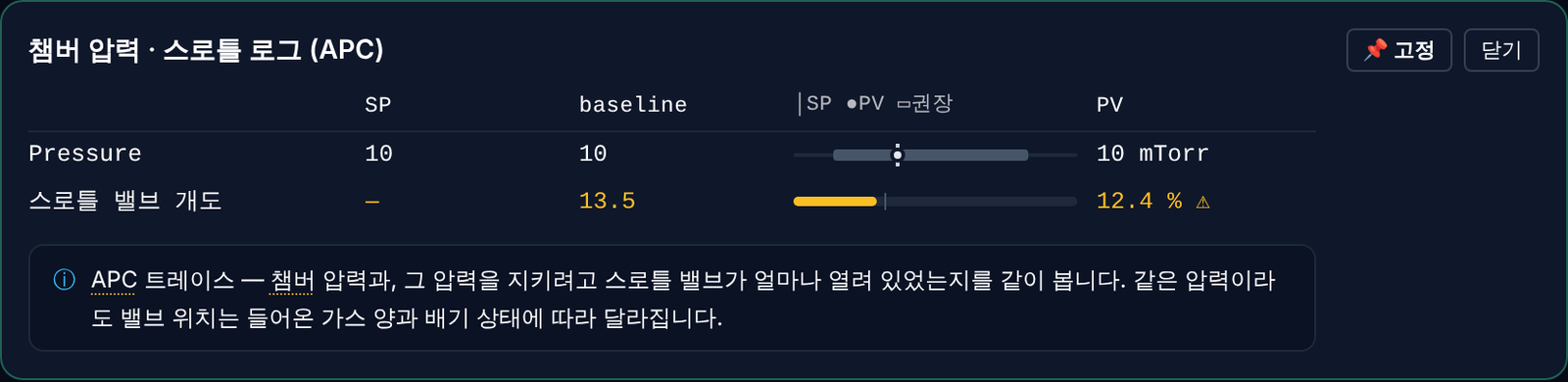

행은 하나입니다. 게이지 표시 압력 — SP · baseline · PV. 카드 제목에 「게이지 표시값」이 붙어 있는 미션은 이 숫자가 게이지의 보고값이라는 뜻을 분명히 한 것입니다. 힌트 줄에 「이 챔버의 보조 게이지(이온 게이지)는 공정 압력에서 꺼져 있다」 같은 문장이 있으면, 공정 중에 교차 확인할 다른 압력계가 없다는 뜻입니다.

공정 압력 측정에 쓰는 게이지는 보통 용량형 마노미터(CM, Capacitance Manometer) 입니다. 가스 종류에 무관하게 절대압을 읽어 공정용으로 적합하지만, 영점과 감도가 드리프트할 수 있어 주기 교정 대상입니다. 교정 주기와 마지막 교정일은 보통 정비 이력 카드에 있습니다.

3. 카드 ② 스로틀 밸브 개도 로그 (FDC 트레이스)

행은 스로틀 밸브 개도 — baseline · PV(%). 이 카드는 「루프가 얼마나 애썼나」를 보여 줍니다.

같은 레시피, 같은 가스량이라면 같은 압력을 만드는 데 필요한 개도도 같아야 합니다. 배기 컨덕턴스가 곧 압력을 정하기 때문입니다. 개도가 지난 Lot 과 다르다면 챔버 안의 무엇인가가 달라진 것 입니다 — 실제 압력, 배기 경로, 누설, 가스량 중 하나입니다. 어느 것인지는 이 카드 혼자 말하지 못합니다. 다른 카드와 교차해야 합니다.

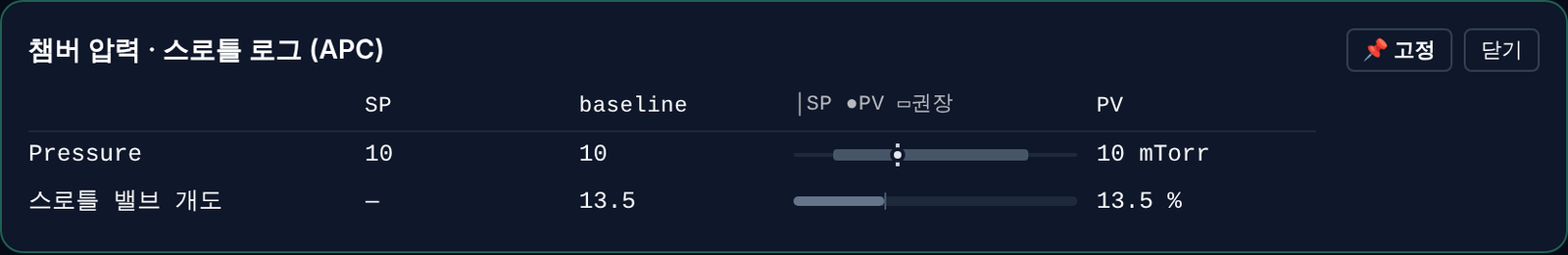

일부 미션은 압력 로그 카드 안에 밸브 행을 같이 보여 줍니다(현장 APC 트레이스 화면과 같습니다). 분리돼 있든 합쳐져 있든 읽는 법은 같습니다.

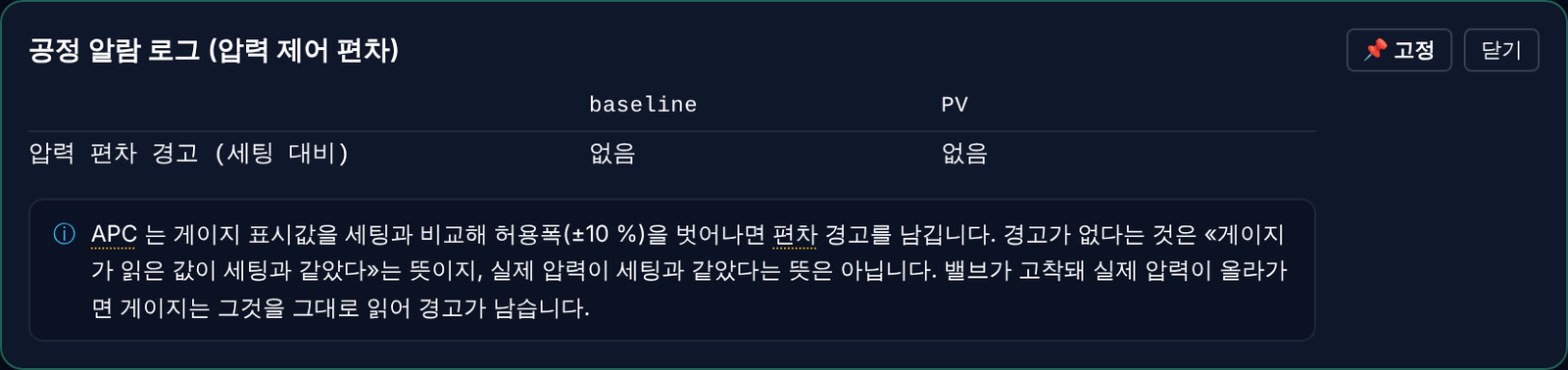

4. 카드 ③ 공정 알람 로그 (압력 제어 편차)

「장비는 알람 없이 정상 종료했다」는 말이 브리핑에 자주 나옵니다. 신입에게 가장 헷갈리는 문장입니다. 알람이 없다는 것이 무엇이 정상이라는 뜻인지 를 알아야 합니다.

APC 의 편차 경고는 게이지 표시값(PV)이 SP 에서 허용폭(예: ±10 %)을 벗어났을 때 기록됩니다. 비교 대상이 실제 압력이 아니라 게이지 값이라는 점이 전부입니다.

• 경고 없음 = 게이지가 읽은 값이 세팅 근처였다.
• 경고 있음 = 게이지가 읽은 값이 세팅에서 벗어났는데 루프가 그것을 잡지 못했다(밸브가 더 못 움직였거나, 움직여도 안 따라왔거나).

이 경고는 대개 인터록이 아니라 기록 입니다. 공정을 멈추지 않고 로그에만 남습니다. 그래서 「정상 종료」와 「경고 1건」이 같은 Lot 에 공존할 수 있습니다. 정비 이력 카드의 「인터록 정지 없이 정상 종료」와 알람 로그 카드는 서로 다른 것을 말합니다.

5. 세 장을 읽는 순서

1. 세팅값 카드 에서 SP 를 확인합니다. 바뀐 레시피가 아닌지부터 봅니다.
2. 압력 로그 에서 PV 가 SP·baseline 과 같은지 봅니다. 같으면 「게이지는 세팅 근처를 읽었다」까지 확정됩니다.
3. 밸브 개도 를 baseline 과 비교합니다. 같은 가스량에서 개도가 달라졌다면 챔버 안의 무엇이 달라진 것입니다.
4. 알람 로그 에서 편차 경고의 유무를 봅니다. 경고의 기준이 게이지 값이라는 것을 기억하면서, 2번·3번과 맞춰 봅니다.
5. 압력이 정말 달라졌다면 그 결과가 어디에 나타날지 — RF 카드의 V_dc·매처 위치, 단면의 형상 — 를 다른 카드에서 확인합니다. 압력 루프 카드 세 장은 「압력 계통에 무슨 일이 있었나」까지만 말하고, 「그래서 식각이 어떻게 됐나」는 말하지 않습니다.

이 순서는 어느 미션에서나 같습니다. 세 카드가 서로 모순될 때, 그 모순이 곧 단서입니다.

6. 한 걸음 더 — 압력이 바뀌면 플라즈마는

같은 RF 파워에서 압력이 오르면 시스가 충돌성이 되어 전극의 DC 자기 바이어스가 줄고, 매처의 Load·Tune 위치가 조금 움직입니다. 그래서 압력 카드 다음에 RF 카드를 봅니다. 자세한 것은 RF 카드 읽기 와 CCP 자기 바이어스 원리 에 있습니다. 가스가 들어오는 쪽(MFC 의 SP 와 PV)은 가스 공급계 운전 에서 같은 문법으로 설명합니다.

용어

• APC (Adaptive Pressure Controller) — 압력 컨트롤러. 게이지 값을 세팅에 맞추도록 스로틀 밸브를 자동 조절하는 제어기.
• 스로틀 밸브 — 펌프 앞에서 배기 컨덕턴스를 연속 조절하는 비례제어 밸브. 개도 %로 기록된다.
• CM 게이지(용량형 마노미터) — 공정 압력을 가스 종류에 무관하게 읽는 절대압 게이지. 주기 교정 대상.
• FDC 트레이스 — Fault Detection & Classification. 장비 센서값을 시간축으로 기록한 데이터. 밸브 개도 로그가 여기서 온다.
• 편차 경고 — PV 가 SP 에서 허용폭을 벗어났다는 기록. 대개 인터록이 아니라 로그.
