RF 카드 읽기 — 전달 파워 SP/PV·DC 바이어스·매처 위치는 각각 무엇을 말하나

RF 로그 카드를 열면 「전달 파워 150 W · SP 150 · PV 150」 처럼 세팅과 실측이 같은 줄이 먼저 보입니다. 많은 학생이 여기서 「RF 는 정상」이라고 적고 카드를 닫습니다. 그런데 그 아래에 V_dc 와 매처 Load/Tune 위치 가 baseline 과 조금 다른 값으로 찍혀 있습니다. 이 두 줄은 무엇을 말하는 걸까요. 파워는 같은데 왜 움직였을까요.

이 글은 RF 카드의 네 숫자가 RF 체인의 어느 자리에서 나오는지를 도면에 놓고, 각 줄이 말하는 것과 말하지 않는 것을 구분합니다. 미션의 답은 없습니다.

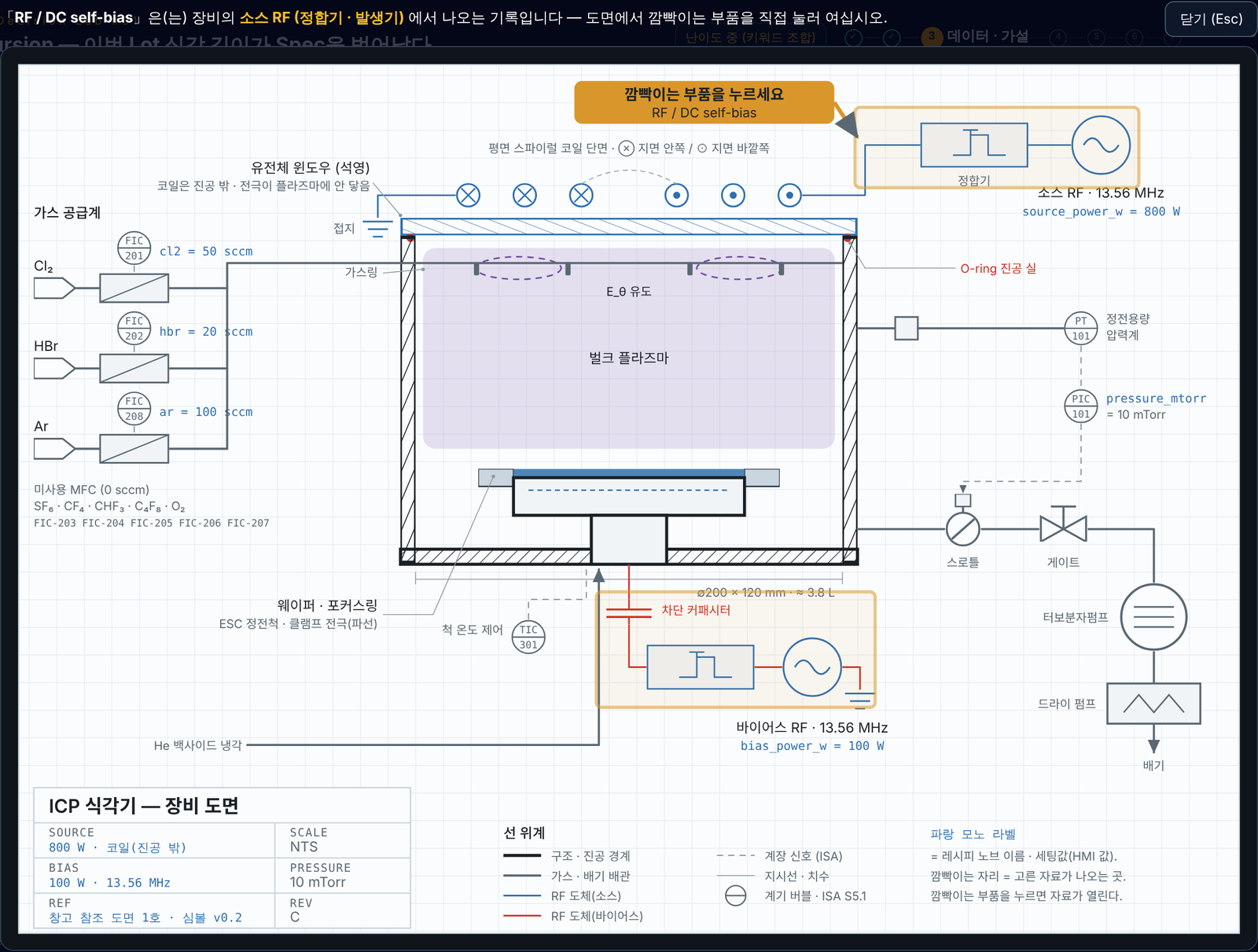

1. RF 체인 — 네 숫자의 자리

앞의 둘은 공급 쪽 숫자입니다. SP = PV 는 「약속한 파워가 약속대로 나갔다」까지만 말합니다. 뒤의 둘은 부하 쪽 숫자입니다. 같은 파워를 받아도 플라즈마라는 부하가 달라지면 — 밀도가 바뀌거나, 시스가 두꺼워지거나 얇아지거나 — V_dc 와 매처 위치가 달라집니다.

그래서 읽는 순서가 정해집니다. 파워가 약속대로 들어갔나 → 그런데 부하가 달라졌나 → 달라졌다면 무엇이 부하를 바꿨나. 세 번째 질문은 RF 카드 밖에 있습니다.

2. 매처가 하는 일 — 위치 %는 「결과」다

RF 발생기는 50 Ω 부하를 기준으로 설계됩니다. 플라즈마는 50 Ω 이 아닙니다 — 저항 성분(충돌로 에너지를 잃는 정도)과 리액턴스 성분(시스의 커패시턴스)이 운전 조건마다 다릅니다. 매처는 그 사이에서 L 네트워크(직렬 커패시터 하나, 션트 커패시터 하나)로 임피던스를 변환해 발생기가 보는 부하를 50 Ω 으로 만듭니다.

• Tune(직렬 C) 은 대체로 리액턴스 쪽을 맡습니다(매처 설계마다 다릅니다). 시스 두께가 바뀌면 여기가 움직입니다.
• Load(션트 C) 은 대체로 저항 성분 쪽을 맡습니다. 플라즈마의 저항(압력·밀도)이 바뀌면 여기가 움직입니다.

자동 매처는 반사 파워가 최소가 되는 자리를 서보가 찾아 멈춥니다. 카드의 위치 %는 그 서보가 멈춘 자리 입니다. 사람이 세팅한 값이 아니라, 부하가 어떤 상태였는지의 결과 입니다. 그래서 SP 열이 「—」 로 비어 있습니다. 이 줄에서 보는 것은 baseline 대비 움직였는가 뿐이고, 절댓값 자체는 장비·매처 설계마다 달라 비교 대상이 아닙니다.

반사 파워가 0 에 가깝게 유지됐다면 매처는 제 일을 한 것입니다. 「매처가 움직였다」는 매처 고장이 아니라 부하가 달라졌다는 증거 입니다.

3. V_dc — 전극이 받는 평균 음전압

차단 커패시터 때문에 전극에는 DC 전류가 흐를 수 없고, 전자가 이온보다 훨씬 빨라 전극이 평균적으로 음전압에 머뭅니다. 이것이 DC self-bias 이고, 이온이 웨이퍼를 때리는 에너지의 척도입니다. 식각 속도와 측벽 형상에 직접 닿는 값이라 RF 카드에서 가장 「공정에 가까운」 숫자입니다.

같은 파워에서 V_dc 가 움직이는 대표적인 경우는 압력입니다. 압력이 오르면 시스가 충돌성이 되어 같은 파워에서 전압 몫이 줄고 전류 몫이 늘어 |V_dc| 가 내려갑니다. 파워가 오르면 |V_dc| 도 오릅니다(대략 √P 에 비례한다고 알려져 있지만 장비마다 다릅니다). 가스 조성이 바뀌어도 움직입니다. 원리는 CCP 자기 바이어스 원리 에 있습니다.

4. ICP 와 CCP — 카드의 줄 수가 다르다

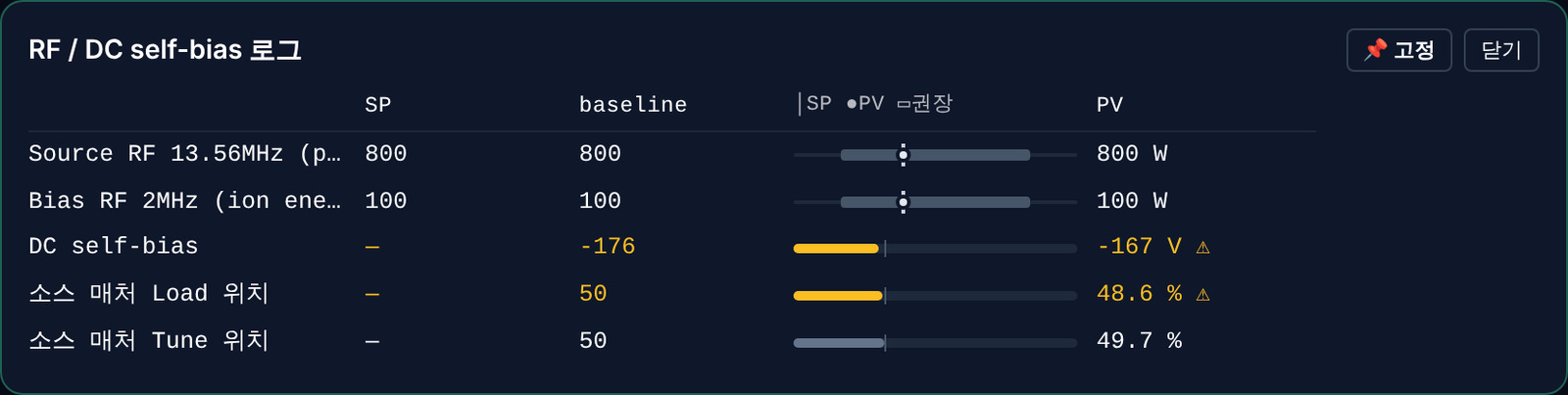

• ICP(유도 결합) 는 파워가 둘입니다. Source 파워가 밀도를 만들고, Bias 파워가 이온 에너지(V_dc)를 따로 정합니다. 카드에 Source · Bias 두 줄과 각 매처가 있습니다. 밀도와 에너지를 따로 돌릴 수 있다는 것이 ICP 를 쓰는 이유이고, 그래서 「Source 는 그대로인데 V_dc 가 움직였다」 같은 조합이 읽힙니다.
• CCP(용량 결합, RIE) 는 파워가 하나입니다. 그 하나가 밀도와 시스를 같이 만들기 때문에 압력·가스가 바뀌면 V_dc 와 매처가 같이 움직입니다. 카드에는 전달 파워 한 줄과 V_dc · Load · Tune 이 있습니다.

두 방식의 차이는 식각 챔버 운전 — CCP·ICP 에 운전 순서와 인터록까지 정리돼 있습니다.

5. 이 카드 혼자서는 원인을 못 가른다

V_dc 와 매처 위치가 움직였다는 것은 「플라즈마가 달라졌다」는 사실까지입니다. 무엇이 바꿨는지는 후보가 여럿입니다.

RF 전달이 실제로 줄어든 경우(SP ≠ PV)에도 V_dc 와 매처는 움직입니다. 그래서 「V_dc 가 움직였으니 RF 문제」라고 적으면 면접관이 되묻습니다. 어느 줄이 움직였고 어느 줄이 그대로인지를 조합 으로 읽어야 합니다. 공급 쪽 줄이 그대로이고 부하 쪽 줄만 움직였다면, 원인은 RF 계통 밖에서 찾습니다.

6. 읽는 순서

1. 전달 파워 SP 와 PV 가 같은가. 다르면 반사 파워·발생기·케이블을 의심하는 줄기로 간다.
2. 같다면 V_dc 와 매처 위치가 baseline 대비 움직였는가. 움직였다면 플라즈마 부하가 달라진 것이다.
3. 부하를 바꾸는 후보(압력·가스·전극)를 다른 카드에서 확인한다.
4. 부하가 달라졌다면 그 결과(식각 속도·측벽·바닥)가 단면 카드에 보여야 한다. 안 보이면 다시 생각한다.

용어

• 전달 파워 / 반사 파워 — 발생기에서 부하로 나간 파워 / 부하가 받지 못하고 되돌아온 파워. 방향성 결합기가 잰다.
• 매처 (Matching network) — 플라즈마 임피던스를 발생기 기준 50 Ω 으로 변환하는 L 네트워크. Load(션트)·Tune(직렬) 커패시터 서보.
• DC self-bias (V_dc) — 차단 커패시터 뒤 전극의 평균 음전압. 이온 에너지의 척도.
• Source / Bias — ICP 에서 밀도를 만드는 코일 파워 / 이온 에너지를 정하는 전극 파워.
• 시스 (Sheath) — 전극과 벌크 플라즈마 사이의 얇은 전위 강하 층. 두께가 리액턴스를, 충돌성이 전압 몫을 정한다.
