계측 카드 읽기 — 4단자 서펜타인 저항·프로파일러 단차·SEM 단면이 각각 말하는 것

2026-10-08·8분 읽기

장비 로그는 「장비가 무엇을 했나」를 말하고, 계측 카드는 「그래서 웨이퍼가 어떻게 됐나」를 말합니다. 미션에서 원인을 좁히는 마지막 단계는 거의 항상 이 두 묶음을 맞대는 일입니다. 장비 로그가 「압력이 달라졌다」고 하면, 그 결과가 단면 어딘가에 보여야 합니다. 안 보이면 가설이 틀렸거나 보는 곳이 틀린 것입니다.

이 글은 Decision Lab 이 쓰는 세 계측 — 4단자 서펜타인 저항, 프로파일러 단차, SEM 단면 — 이 각각 무엇을 재고 무엇을 못 재는지 를 정리합니다. 계측 장비 자체의 기초는 반도체 계측 장비 5가지 에 있고, 여기서는 미션 카드에 찍힌 숫자를 읽는 데 필요한 것만 다룹니다.

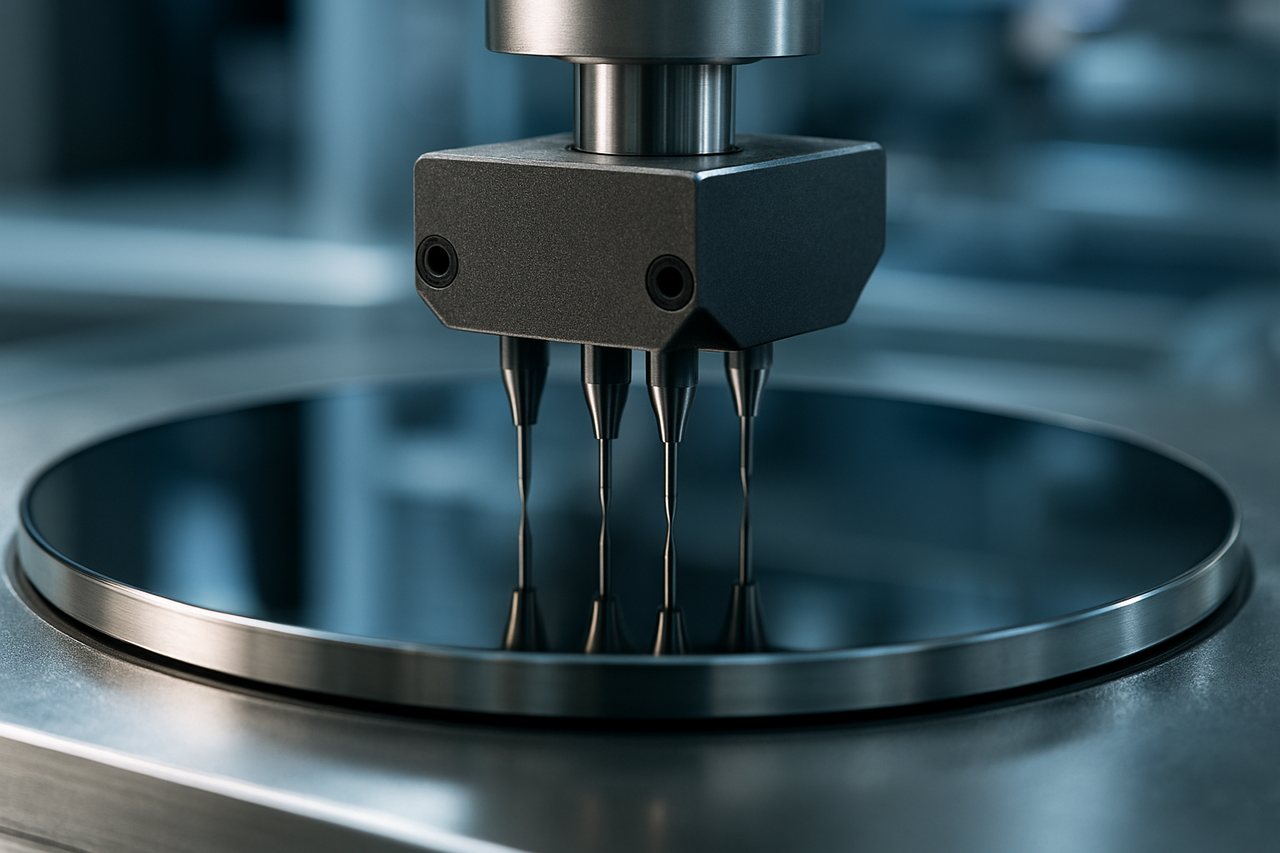

웨이퍼 위로 내려오는 4단자 프로브 헤드 — AI 생성 참고 이미지(실제 장비 사진이 아닙니다)그림을 누르면 원본 크기로 열립니다

1. 공통 문법 — 카드의 세 열과 해석 줄

측정 카드도 로그 카드와 같은 세 열입니다. baseline(정상이던 지난 Lot) · 이번 Lot · 내 실행. 숫자 아래 「소견」 또는 「해석」 줄이 있는데, 이 줄은 그 계기가 잰 것만 말합니다. 예를 들어 4단자 카드의 해석 줄은 「시트저항이 정상 대비 약 N 배 — 막 연속성 저하 의심」 까지만 쓰고, 원인은 말하지 않습니다. 원인은 단면·광학에서 확인하라는 뜻입니다. 계기는 「얼마나」를, 원인은 사람이 다른 카드와 교차해 찾습니다.

브리핑의 measurement noise 줄(예: ±3 %)이 이 카드들의 자(ruler)입니다. 그 폭 안의 차이는 변화가 아니라 산포입니다.

2. 4단자 서펜타인 라인 저항

4단자(Kelvin) 측정 — 전류 패드와 전압 패드를 분리해 접촉 저항을 뺀다. 서펜타인은 긴 선을 접어 넣은 것그림을 누르면 원본 크기로 열립니다

금속 라인 공정의 전기 검사는 서펜타인(구불구불 접은 긴 선) 패턴의 저항을 4단자로 잽니다. 전류는 바깥 두 패드로 흘리고 전압은 안쪽 두 패드에서만 읽어, 프로브 접촉 저항이 결과에서 빠집니다.

저항은 R = ρ·L/(w·t) 입니다. 비저항 ρ 가 같다면 저항을 바꾸는 것은 길이 L, 선폭 w, 두께 t 입니다. 서펜타인은 L 이 아주 길어서 w 나 t 의 작은 변화가 큰 저항 차이로 증폭됩니다 — 그래서 SPC 관리 항목으로 씁니다.

읽을 때 두 가지를 분리합니다.

저항이 올라갔다 → 단면(w·t)이 줄었거나 길이가 늘었다. 과식각·선폭 감소·막 두께 감소 쪽 후보.
저항이 내려갔다 → 단면이 늘었거나 전류가 흐를 다른 길 이 생겼다. 선폭 증가·막 두께 증가·라인 사이 연결 쪽 후보.

「저항이 낮아졌으니 좋아진 것 아니냐」는 말이 나올 수 있습니다. 관리 한계를 벗어난 값은 방향과 무관하게 이상입니다. 낮아진 저항이 무엇 때문인지는 이 카드가 말하지 못합니다 — 단면을 봐야 합니다.

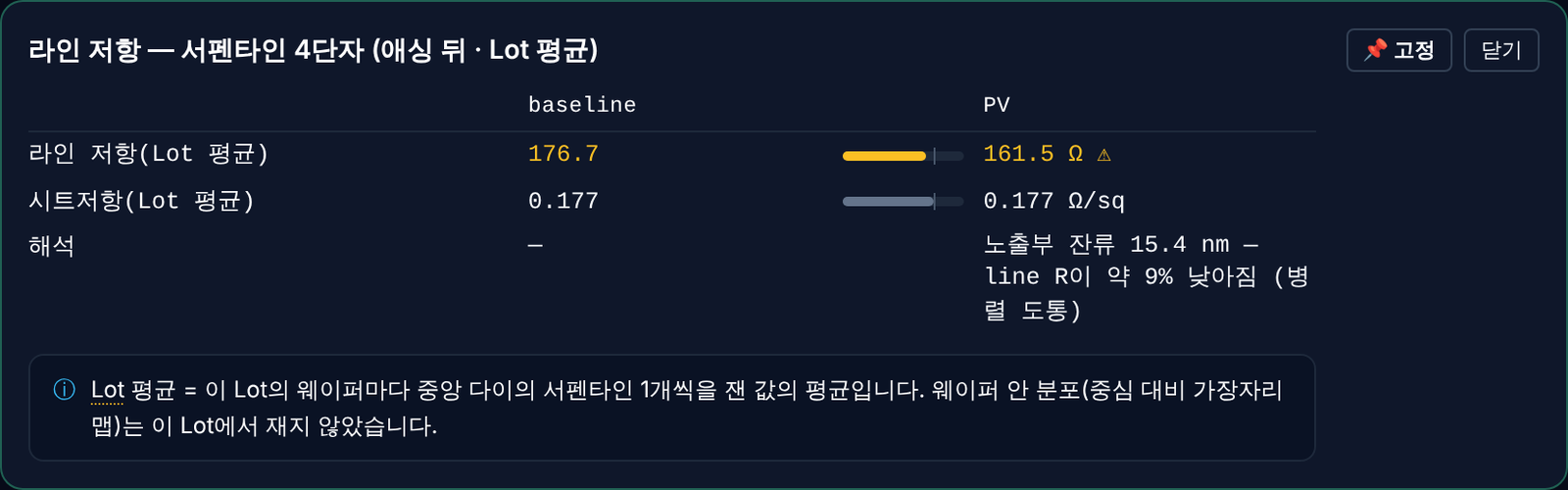

4단자 카드 — Lot 평균 저항과 시트저항, 해석 줄은 「재는 것」만 말한다그림을 누르면 원본 크기로 열립니다

3. 프로파일러 단차 — 어느 면에서 어느 면까지인가

프로파일러 — 탐침이 지금 보이는 가장 높은 면에서 바닥까지를 잰다. 마스크가 남아 있으면 그 두께가 들어간다그림을 누르면 원본 크기로 열립니다

접촉식 프로파일러는 탐침을 표면에 대고 끌며 높이 차를 잽니다. 단순한 계기지만 카드에서 가장 자주 오독되는 숫자이기도 합니다. 이유는 기준면 입니다.

식각 직후 마스크(PR)가 남아 있는 시편을 재면, 탐침은 마스크 상면 에서 식각 바닥까지를 잽니다. 그 숫자에는 마스크 두께가 들어 있습니다. 마스크를 벗긴 뒤 재면 숫자가 그만큼 줄어듭니다. 두 숫자 모두 맞는 값이고, 기준면이 다를 뿐입니다.

그래서 Decision Lab 의 카드는 라벨에 기준면을 적습니다. 「개구 깊이 (마스크 포함)」 과 「Si 식각 깊이 (마스크 제외)」 는 같은 시편의 다른 숫자입니다. 각주에 그 미션의 마스크 두께가 적혀 있으니, 두 숫자의 차이가 마스크 두께와 맞는지 확인하면 기준면을 제대로 읽은 것입니다.

프로파일러가 못 재는 것도 있습니다. 탐침 반경(수 µm) 보다 좁은 개구는 바닥까지 못 내려가고, 노이즈 바닥(수십 nm) 아래의 단차는 읽히지 않습니다. 카드가 값을 비우고 「참값 힌트」만 남기면 그런 경우입니다 — 계기가 모르는 것을 지어내지 않는다는 뜻입니다.

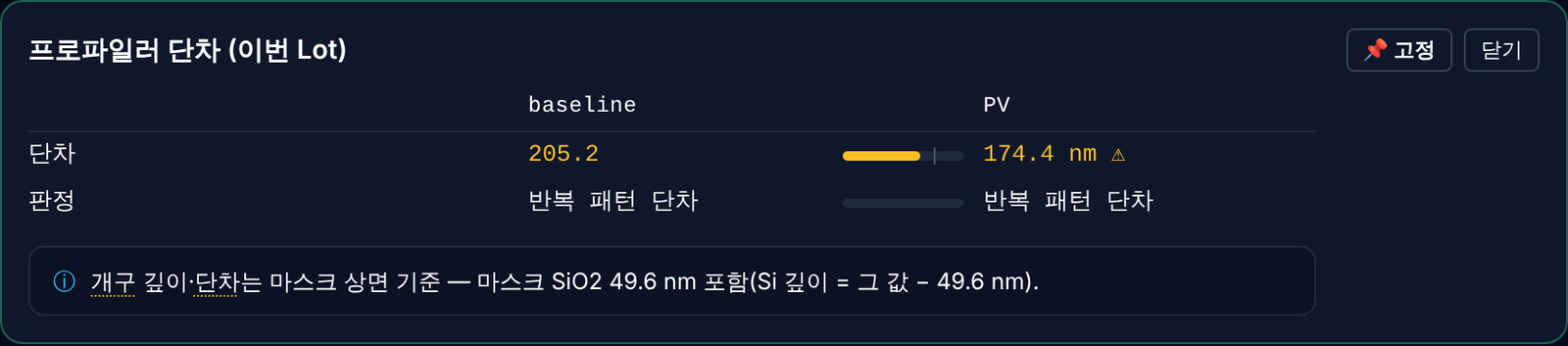

프로파일러 카드 — 단차와 기준면 라벨. 좁은 개구는 값이 비어 있을 수 있다그림을 누르면 원본 크기로 열립니다

4. SEM 단면 — 숫자보다 먼저 「무엇이 어디에」

SEM 단면 읽는 순서 — 층 구성 → 바닥 잔류 → 측벽 각 → 그 다음에 숫자그림을 누르면 원본 크기로 열립니다

단면 SEM 은 시편을 쪼개 옆에서 본 그림입니다. 카드에는 그림과 함께 측정값(깊이·개구 폭·측벽 각·바닥 잔류 두께)이 찍힙니다. 숫자를 먼저 보면 놓치는 것이 생깁니다. 순서를 정해 두면 좋습니다.

층이 몇 개인가. 마스크가 남아 있나, 막은 어디까지 뚫렸나, 기판이 드러났나.
바닥에 남은 것이 있나. 두께가 몇 nm 이든 「있다/없다」가 먼저입니다. 바닥에 막이 남아 있으면 그 아래가 열리지 않은 것이고, 위층이 전도체라면 라인 사이가 이어질 수 있습니다.
측벽이 수직인가, 기울었나, 파였나. 측벽 각과 언더컷은 식각 조건이 남긴 자국입니다.
그 다음에 숫자. 깊이는 기준면을 확인하고, 개구 폭은 마스크 폭과 비교합니다.

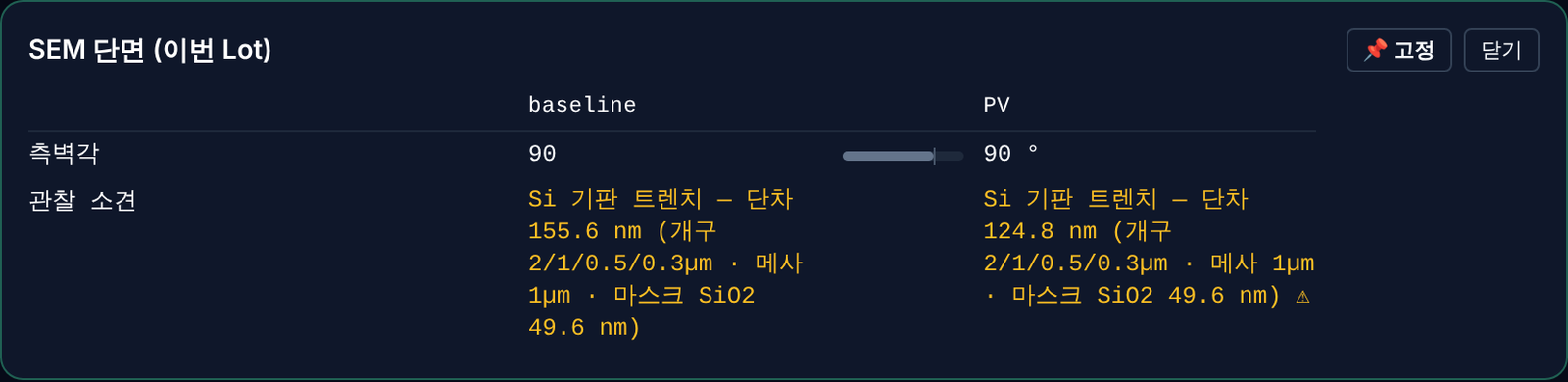

SEM 카드 — 단면 그림과 측정값. 관찰 소견 줄은 보이는 구조만 적는다그림을 누르면 원본 크기로 열립니다

SEM 이 말하지 못하는 것도 있습니다. 한 자리의 단면이라 웨이퍼 전체의 분포를 말하지 않고, 조성(무엇으로 된 잔류인지)은 별도 분석(EDS 등)의 몫입니다. 카드의 소견 줄이 「~로 보인다」 수준에서 멈추는 이유입니다.

5. 개구별 표 — 패턴 폭이 다르면 깊이도 다르다

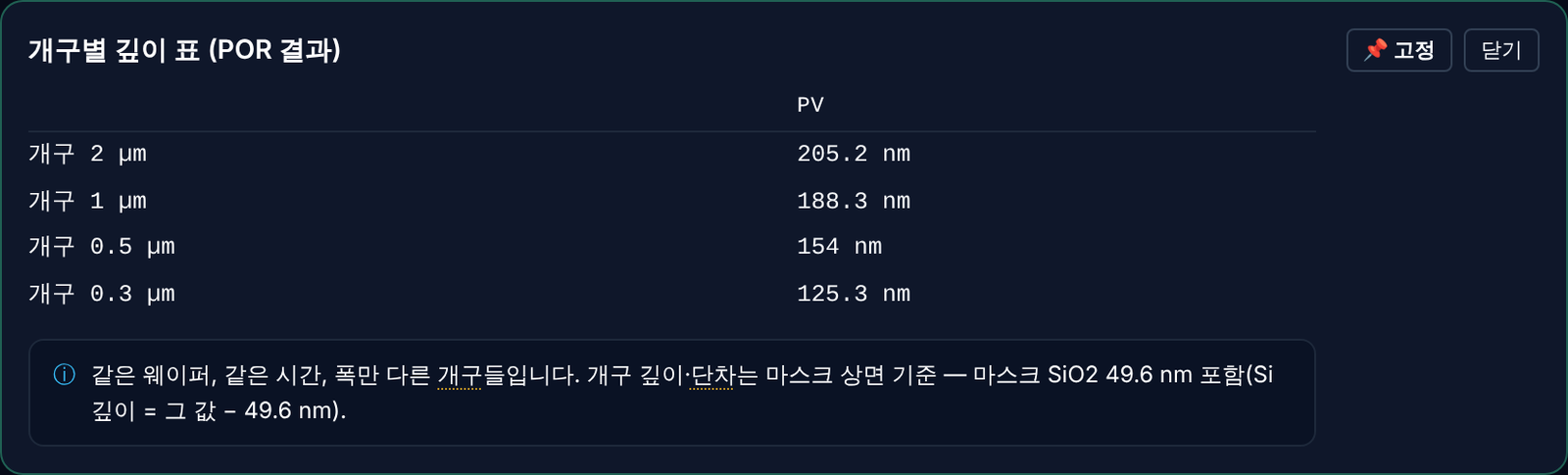

트렌치 조건 잡기 같은 미션에는 개구별 표 카드가 있습니다. 같은 레시피로 식각한 여러 폭의 개구에서 깊이와 바닥 상태가 어떻게 다른지를 한 표로 보여 줍니다. 폭이 다른 개구를 한 줄씩 비교하는 자리이고, 무엇이 왜 다른지는 미션에서 찾습니다. 이 표의 깊이도 기준면 표기를 따릅니다.
