Decision Lab #03 안내 — 「증착에서 난 들뜸, 원인은 두 스텝 전」이 무슨 상황이고, 30분 동안 무엇을 하게 되나

이 글은 미션 #03 을 처음 여는 사람을 위한 안내입니다. 현장 용어와 절차는 회사마다 조금씩 다릅니다 — 여기서는 공통된 큰 틀만 적습니다. 앞의 두 미션이 「한 장비 안의 사건」이었다면, 이 미션은 여러 장비를 거치는 공정 사슬의 사건입니다. 브리핑의 「원인은 두 스텝 전에 있다」가 무슨 뜻인지 여기서 잡고 들어가면 됩니다. 미션의 답은 없습니다.

0. 배경 — 팹에서 이런 일은 어떻게 생기고, 누가 맡나

팹에는 장비가 수백 대(큰 곳은 그 이상) 있고 24시간 돕니다. 장비마다 주기 점검(PM) 이 있어 정해진 시점에 뜯어 보고 소모품을 갈지만, 그 사이에도 일은 생깁니다. 부품이 조금씩 어긋나거나, 센서가 읽는 값이 실제와 멀어지거나, 앞 공정에서 온 웨이퍼 상태가 달라지거나, 챔버 안 상태가 서서히 바뀌거나, 설명이 안 되는 로그가 한 줄 남습니다. 자주 일어난다고 할 수는 없지만 어느 라인에서든 종종 만나는 일이고, 이 미션의 상황도 그중 하나입니다. 장비는 이런 일을 겪으면서도 「정상 종료」 할 수 있습니다. 알람은 대개 장비가 자기 계기로 본 것만 울기 때문입니다.

사건은 보통 이렇게 흘러갑니다. 오퍼레이터가 레시피대로 돌리고 → 계측 담당이 결과를 재고 → SPC(통계 관리)가 관리 한계 밖이라고 판정하면 보통 그 Lot 은 멈춰 세워집니다(Lot hold). 여기서 공정 엔지니어에게 넘어옵니다. 이 미션은 바로 그 순간부터 시작합니다.

엔지니어는 여러 종류입니다. 회사·팹마다 부서 이름과 경계는 다르고 한 사람이 둘을 겸하기도 합니다 — 여기서는 역할로만 나눴습니다.

관리 한계 밖 Lot 의 원인을 좁히고 라인을 어떻게 돌릴지 정하는 것은 공정 엔지니어의 일이고, 그 과정에서 장비 엔지니어에게 점검을 의뢰하고, 계측에 재측정을 부탁하고, 생산 관리와 일정을 조율합니다. 미션 화면의 카드 한 장은 이 사람들 중 하나가 낸 기록 한 장이라고 보면 됩니다. 카드를 연다 = 그 사람에게 묻는다. 그래서 카드마다 비용이 붙고, 리포트는 「누구에게 무엇을 물었나」를 봅니다.

이 미션에서 당신은 양산 초입 구간(세정 → 산화 → 증착)을 맡은 공정 엔지니어입니다. 증착 뒤 들뜸이 보고됐고, 증착 장비 엔지니어는 「로그가 baseline 과 같다」고 합니다. 세정과 산화는 다른 팀의 장비입니다. 여러 팀의 기록을 한 줄에 놓고 읽는 것이 이 구간 담당의 일이고, 그것이 이 미션의 모양입니다.

1. 당신이 받은 상황을 쉬운 말로

브리핑은 이렇게 시작합니다. *「세정 → 열산화 → Al 스퍼터 증착으로 이어지는 양산 초입 공정에서, 이번 Lot 의 증착 직후 블랭킷 시트저항이 baseline 의 몇 배로 튀어 SPC 상한을 넘었고 육안 검사에서 막 들뜸이 보고됐다. 증착 장비는 알람 없이 정상 종료됐고 레시피 번호도 그대로다.」*

풀어 쓰면 이렇습니다.

• 팹의 공정은 사슬입니다. 이 미션의 사슬은 셋입니다. ① 세정(SC-1 이라는 가열 약액에 웨이퍼를 담가 표면의 입자·유기물을 떼어 내고 초순수로 헹굼) → ② 열산화(고온 노에서 표면에 얇은 산화막을 입힘) → ③ 스퍼터 증착(진공 장비에서 알루미늄을 표면 전체에 입힘). 각 단계는 다른 장비, 다른 팀, 다른 로그입니다.
• 블랭킷은 패턴 없이 전면에 입힌 막이라는 뜻입니다. 패턴을 만들기 전에 「막이 제대로 입혀졌나」를 재는 단계이고, 그 지표가 시트저항(4단자로 잰 막의 면저항)입니다. 막이 고르고 잘 붙었으면 시트저항은 지난 Lot 과 같게 나옵니다.
• 막 들뜸은 입힌 금속막이 바닥에서 떨어져 뜨는 결함입니다. 막이 뜨면 그 자리로 전류가 제대로 못 지나가 시트저항이 튈 수 있고, 육안·광학 검사에서 보입니다.
• 증상은 ③ 증착 직후에 발견됐습니다. 그런데 증착 장비의 로그는 baseline 과 같고 알람도 없습니다. 막이 붙는 데는 막 자체만이 아니라 막이 붙을 바닥의 상태가 있습니다. 바닥을 만든 것은 ①·② 입니다. 그래서 브리핑이 「증상이 난 스텝이 원인 스텝이라고 단정하지 말라」고 합니다.

사건은 이것입니다. 마지막 장비는 결백해 보이는데 결과가 틀어졌다. 어느 스텝에서 바닥이 달라졌는지를 앞 스텝들의 기록으로 거슬러 찾는 것이 당신의 일입니다.

2. 알아 두면 화면이 읽히는 말 몇 개

습식 벤치의 계기를 깊게 보려면 PRE-STUDY 의 습식 벤치 카드 읽기, 계측은 계측 카드 읽기가 있습니다.

3. 화면에서 하게 되는 일 — 7단계를 이 미션에 맞춰

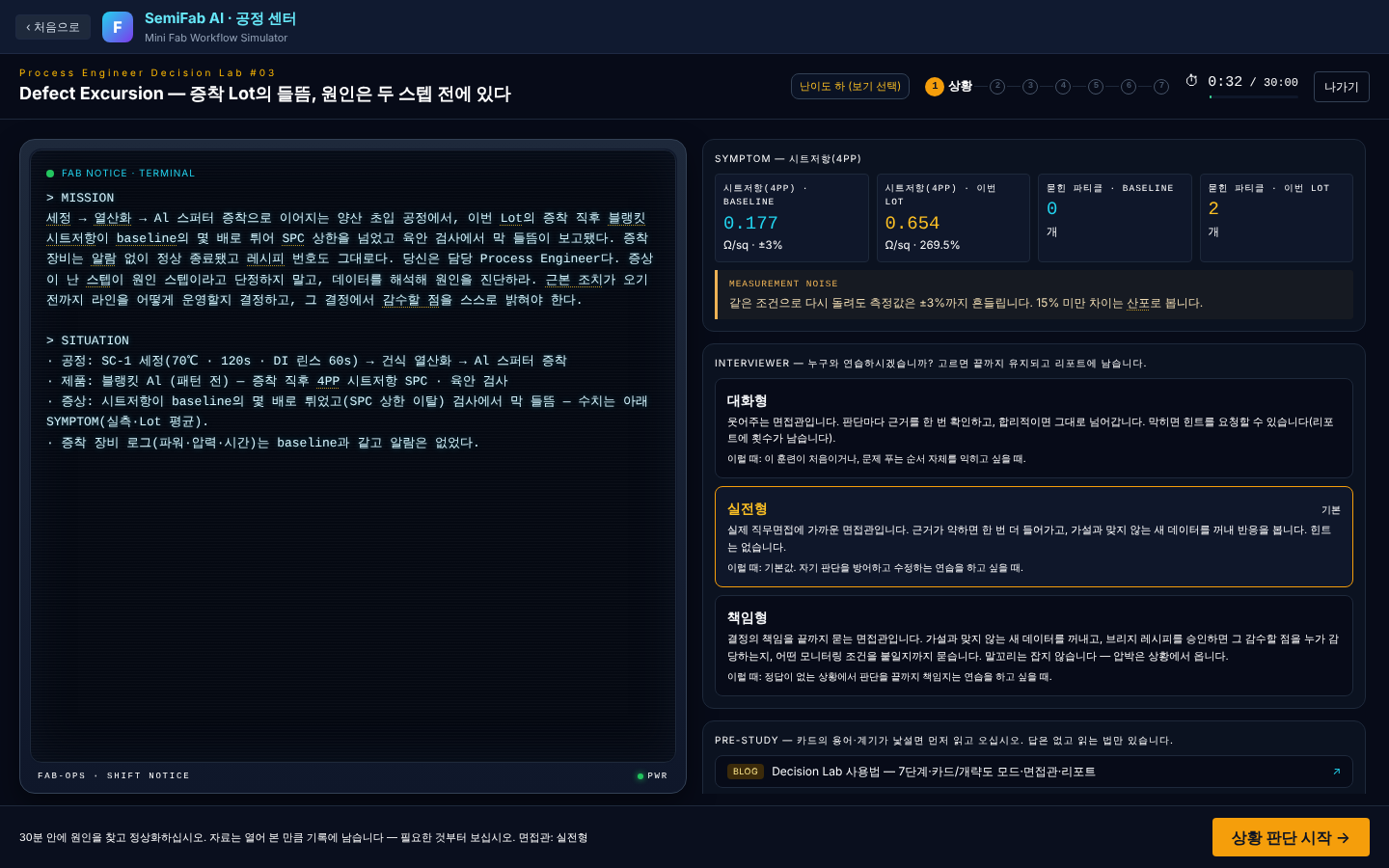

① 상황 — 터미널의 공정 사슬 세 단계를 확인합니다. 오른쪽 SYMPTOM 에 시트저항과 들뜬 파티클 수가 baseline 과 나란히 있습니다.

② 문제 정의 — 「증착 로그는 정상인데 이번 Lot 만 시트저항이 상한 밖, 막 들뜸 보임」 같은 사실을 한 줄로. 「증착 장비가 이상하다」는 아직 쓸 수 없는 문장입니다.

③ 데이터 · 가설 — 카드 열 장. 세정 레시피 세팅값 · 약액 상태 모니터 · 배스 온도 로그 · 린스 로그 · 스퍼터 장비 로그 · 4단자 시트저항 · 광학 검사 · SEM 단면 · 지난 Lot · 입고 웨이퍼 이력. 앞 스텝(세정)의 카드 넷과 마지막 스텝(증착)의 카드 하나, 결과 카드 셋, 이력 둘로 나뉩니다. 후보를 고르고 근거를 적어 가설을 선언합니다.

④ 조치 · 실행 — 가설에 맞는 점검 조치를 고르면 정비가 진행되고, 실제 습식 벤치 장비 화면이 열립니다. 세정 조건을 그대로 한 번 돌리고, 그 뒤 사슬을 따라 증착까지 가서 결과가 baseline 쪽으로 돌아오는지 봅니다. 안 돌아오면 가설을 고칩니다.

⑤ 브리지 결정 — 근본 조치가 올 때까지 라인을 세울지, 세정 조건을 임시로 바꿔 돌릴지. 선택지 여섯(정지 · 침지 시간 두 단계 · 온도 · 린스 연장 · 다른 약액으로 전환)을 돌려 비교하고 하나를 승인합니다. 감수할 점을 씁니다 — 세정을 세게·길게 하면 떼는 힘은 늘지만 표면 상태나 처리량 쪽에서 대가가 생깁니다.

⑥ 최종 보고 · ⑦ 스킬 리포트 — 앞의 미션과 같습니다.

4. 이렇게 생각하면 됩니다 — 답이 아니라 틀

1. 증상의 자리와 원인의 자리를 분리한다. 들뜸은 증착 뒤에 보였지만, 막이 붙을 바닥은 세정과 산화가 만들었습니다. 「마지막 장비가 정상」이면 앞으로 거슬러 갑니다.
2. 스텝마다 SP 와 PV 를 대조한다. 세정 레시피가 요구한 조성·온도·시간·린스와, 모니터·온도 로그·린스 로그가 읽은 값이 같은지 줄마다 봅니다. 같은 줄은 결백, 다른 줄이 사건의 자리입니다.
3. 지난 Lot 과도 비교한다. 습식 약액은 보통 여러 Lot 이 같은 조를 씁니다. 그래서 「이번 Lot 과 지난 Lot 의 모니터 값이 같은가」가 「세팅과 같은가」만큼 중요합니다.
4. 결과 카드는 「어디에, 어떤 모양으로」를 말한다. 들뜸이 전면인지 부분인지, 단면에서 막과 바닥 사이가 어떤지는 원인의 종류를 가르는 단서입니다. 「얼마나」만 말하는 시트저항과 「어디·어떻게」를 말하는 광학·SEM 을 같이 봅니다.
5. 입고부터 의심을 배제한다. 라인 이력 카드가 「이 Lot 은 처음부터 달랐다」를 말하면 사슬 안의 가설은 전부 흔들립니다. 먼저 배제하거나 채택합니다.
6. 시점을 맞춘다. 약액을 언제 갈았고, 히터를 언제 손봤고, 증상이 언제 시작됐는지가 맞아야 가설입니다.
7. 브리지는 공짜가 없다. 세정을 세게·길게 하면 떼는 힘은 늘지만 표면 상태·처리량·약액 소모 같은 것이 같이 움직일 수 있습니다.

5. 자주 하는 실수

• 증상이 난 증착 장비에 가설을 세운다 — 로그가 baseline 과 같다는 브리핑을 다시 읽습니다.
• 세정 카드 넷을 다 열고도 지난 Lot 과 비교하지 않는다.
• 결과 카드(광학·SEM)를 안 보고 시트저항 숫자만으로 가설을 선언한다.
• 브리지에서 「세게 하면 된다」만 쓰고 감수할 점을 비운다.

용어

• 공정 사슬 — 여러 장비를 차례로 거치는 공정 순서. 한 단계의 결과가 다음 단계의 입력이 된다.
• SC-1 / APM — 암모니아수·과산화수소·초순수 가열 약액 세정.
• 블랭킷 — 패턴 없이 전면에 입힌 막.
• 시트저항 — 막의 면저항(Ω/sq). 4단자로 잰다.
• 막 들뜸 — 입힌 막이 바닥에서 떨어져 뜨는 결함.
• SP / PV — 세팅값 / 계기가 읽은 실제값.
• 브리지 — 근본 조치 전까지 라인을 돌리는 임시 운영 조건.
