산화로 카드 읽기 — 온도 로그·공정 시간·모니터 두께는 각각 무엇을 말하나

플라즈마나 습식 미션을 먼저 풀고 산화로 미션을 열면 카드 이름이 또 낯섭니다. 가스 줄도 RF 도 없고 「퍼니스 온도 로그」 「모니터 두께 측정」 같은 카드가 있습니다. 읽는 문법은 같습니다. 레시피가 요구한 값(SP) 과 계기가 읽은 값(PV) 을 나란히 놓고, 결과가 웨이퍼에 어떻게 나타났는지를 계측 카드에서 확인합니다.

이 글은 산화로의 계기를 도면에 놓고, 각 카드의 행이 어느 계기에서 나온 기록인지를 설명합니다. 미션의 답은 없습니다.

1. 열산화가 하는 일

열산화는 실리콘 웨이퍼를 고온(보통 900~1100 ℃)의 산소 분위기에 두어 표면에 SiO₂ 막을 키우는 공정입니다. 막은 위에 쌓이는 것이 아니라 실리콘을 먹으며 안쪽으로 자랍니다. 산소가 이미 자란 산화막을 뚫고 계면까지 들어가 반응해야 하므로, 막이 두꺼워질수록 성장이 느려집니다(Deal–Grove 모델).

산화막 두께를 정하는 것은 온도 · 시간 · 산화제(건식 O₂ 인지 수증기인지) 셋입니다. 그중 온도가 가장 민감합니다 — 반응도 확산도 열로 활성화되는 과정이라, 1000 ℃ 근처에서는 온도가 조금만 달라져도 같은 시간에 자라는 두께가 눈에 띄게 달라집니다. 게이트 산화막처럼 두께 관리 폭이 좁은 막에서는 온도를 몇 도 단위로 지켜야 하는 이유입니다.

2. 카드 ① 레시피 세팅값

다른 미션과 같은 자리입니다. 분위기(건식·습식), 온도, 산화 시간이 SP 로 적혀 있습니다. 다른 카드의 PV 는 전부 이 카드와 대조합니다.

3. 카드 ② 퍼니스 온도 로그 — 열전대가 둘이다

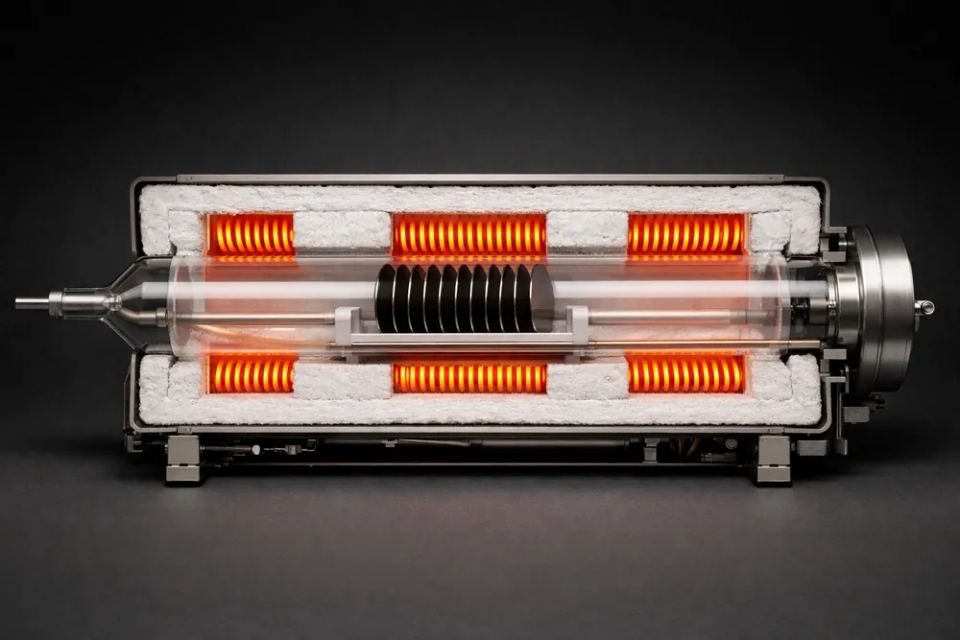

퍼니스는 히터 존마다 열전대(TC)가 둘 입니다.

두 TC 로 온도를 맞추는 방식은 장비마다 다릅니다. 이 미션의 장비처럼 캐스케이드 로 묶으면 바깥 루프(주)는 튜브 안 TC 를 세팅에 맞추고, 그러려면 히터 옆 온도가 몇 도여야 하는지를 안쪽 루프(종)에 내려 줍니다. 안쪽 루프는 히터 옆 TC 를 보며 전력을 조절합니다. 장비 화면의 온도 표시는 보통 제어에 쓰는 TC 가 읽은 값 입니다.

압력 루프와 같은 구조라 같은 문장이 그대로 적용됩니다. 제어 TC 의 PV 가 SP 와 같다는 것은 그 TC 가 그렇게 읽었다는 뜻이지, 웨이퍼 온도가 정말 그렇다는 보증이 아닙니다. 컨트롤러는 TC 값을 세팅에 맞추는 기계이고, 열전대도 계기라 교정 상태가 있습니다.

카드의 행은 셋입니다.

• 튜브 안 TC 표시 — SP · baseline · PV.
• 히터 옆 TC 표시 — baseline · PV. 세팅 칸은 없습니다(세팅은 바깥 루프가 정합니다).
• 두 TC 의 차(파생) — 히터 옆 − 튜브 안. 히터에서 웨이퍼까지 열이 건너가며 생기는 온도 차이로, 장비를 처음 맞출 때(프로파일링) 정해지는 그 장비 고유의 값 이라 평소엔 거의 일정합니다. 그래서 FDC 는 이 차를 추세로 봅니다.

세팅을 바꿔 돌린 실행에서는 두 TC 가 같이 움직이므로, 「지난 배치와 비교」를 할 때 PV 하나보다 차 가 더 안정된 기준이 됩니다.

4. 카드 ③ 공정 시간 로그

승온·안정화가 끝나고 산화제를 흘린 실제 산화 단계가 몇 분이었는지 입니다. 레시피의 산화 시간과 대조합니다. 시퀀스가 단계를 늦게 넘기거나 일찍 끊으면 여기 나타납니다.

5. 카드 ④ 모니터 두께 측정 — 두께는 여기서 나온다

산화로 자체는 두께를 재지 않습니다. 배치마다 모니터 웨이퍼 를 함께 태우고, 그 웨이퍼로 두께를 확인합니다. 현장에서 산화막 두께는 보통 엘립소미터(빛의 편광 변화로 두께·굴절률을 재는 장비)로 잽니다. 이 미션의 라인은 모니터를 Al 게이트 MOS 커패시터 로 만들어 용량(C-V)으로 두께를 환산합니다 — 재는 방법은 달라도 카드에서 읽을 것은 «두께가 지난 배치와 같은가» 하나입니다.

이 카드는 한 번의 측정으로 두 가지 질문 에 답합니다. 「막이 얼마나 두꺼운가」(C_ox)와 「막 속에 무엇이 들어 있나」(V_FB·히스테리시스). 두께만 달라졌는지, 막의 질도 달라졌는지를 여기서 가릅니다.

6. 읽는 순서

1. 레시피 카드에서 SP(분위기·온도·시간)를 확인합니다.
2. 모니터 두께 카드에서 무엇이 달라졌는지 봅니다 — C_ox(두께)만인가, V_FB·히스테리시스(막 속 전하)도인가.
3. 공정 시간 로그를 SP 와 대조합니다.
4. 온도 로그에서 튜브 안 TC 의 PV 를 SP 와, 히터 옆 TC 와 두 TC 의 차를 지난 배치 와 비교합니다.
5. 가스 공급·로딩 같은 기록 카드로 나머지 경로를 닫습니다. 산화로 카드는 「무엇이 달랐나」까지 말하고, 그것이 왜 달랐는지는 카드끼리 맞춰 봐야 나옵니다.

용어

• 열산화 (건식 · 습식) — O₂ 로 키우면 건식(느리고 치밀), 수증기로 키우면 습식(빠름).
• Deal–Grove 모델 — 열산화막 성장의 표준 모델. 얇을 때는 계면 반응, 두꺼울 때는 산화제 확산이 율속.
• 프로파일 TC · 스파이크 TC — 튜브 안 웨이퍼 옆 / 튜브 밖 히터 옆 열전대.
• 캐스케이드 제어 — 바깥 루프가 안쪽 루프의 세팅을 내려 주는 2단 제어.
• 모니터 웨이퍼 — 제품과 같이 태워 결과를 대신 재는 웨이퍼.
• C-V — 게이트 전압에 따른 MOS 커패시터 용량 곡선. 두께(C_ox)와 막 속 전하(V_FB)를 같이 본다.
