금속 리프트오프 미니 플로우 사용 가이드 — 11단계를 무엇을 보며 돌릴 것인가

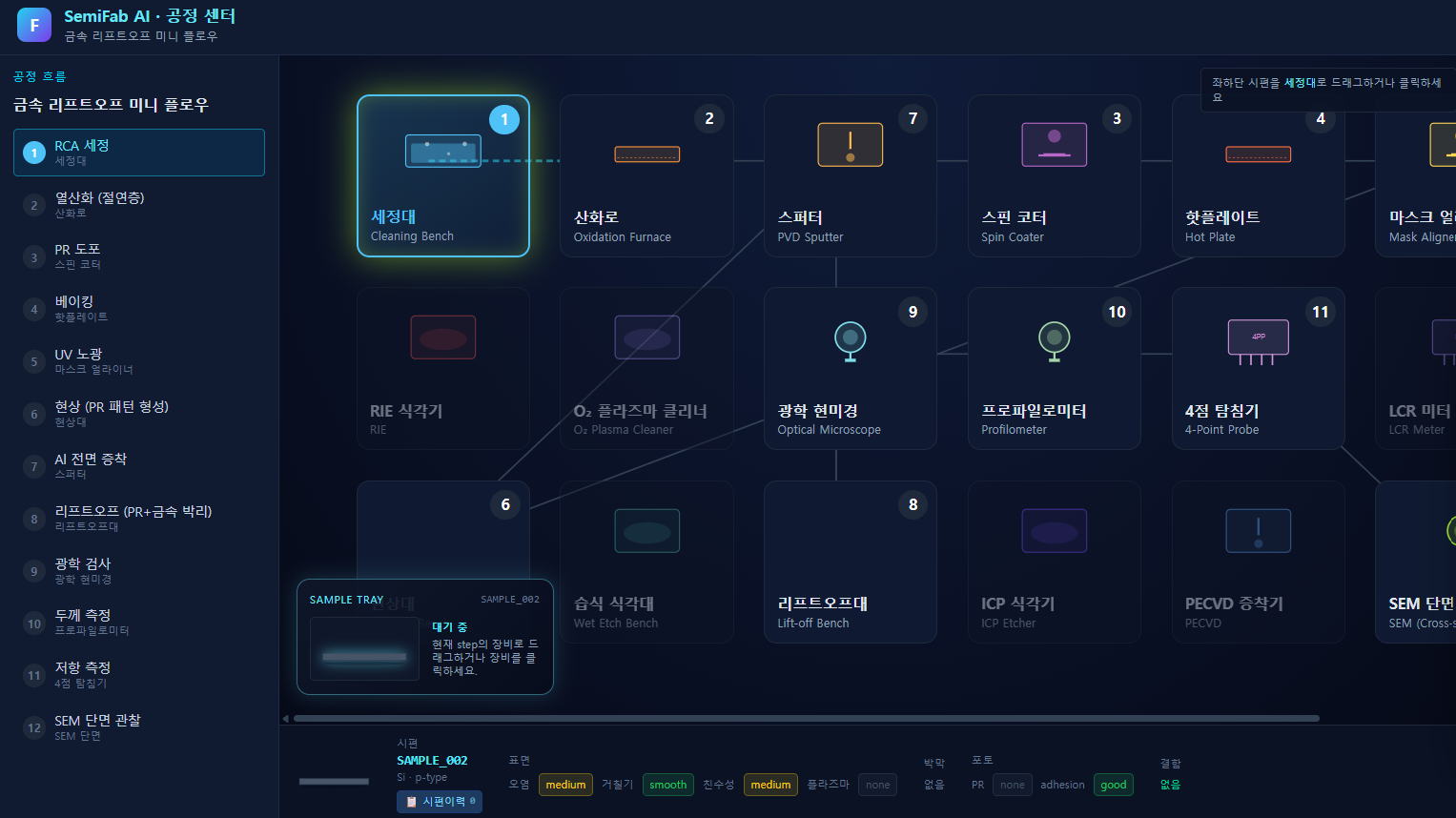

시나리오를 처음 열면 좌측에 11개 단계가 쭉 나옵니다. RCA 세정부터 저항 측정까지. 순서대로 누르면 끝까지 가긴 하는데, 처음에는 "지금 뭘 보고 있어야 하는지"가 잘 안 잡힙니다.

이 문서는 그 부분을 채우는 용도입니다. 각 단계에서 확인할 것, 결과 화면 숫자를 읽는 법, 그리고 두 번째 실행부터 무엇을 바꿔보면 좋은지까지 순서대로 정리했습니다.

1. 이 시나리오가 만드는 것

최종 구조는 이렇습니다.

Si 기판 | SiO₂ 절연층 | Al 금속 라인 (line/space 5 µm, 라인 길이 5 mm)

금속 패턴을 만드는 방법은 크게 두 가지입니다. 금속을 전면에 깔고 필요 없는 부분을 식각으로 없애는 감법, 그리고 PR로 틀을 먼저 만들고 그 안에만 금속을 남기는 가법. 이 시나리오는 가법 쪽, 그중에서도 리프트오프를 다룹니다.

왜 Al을 식각하지 않느냐는 질문이 자연스럽게 붙습니다. Al 식각은 Cl₂·BCl₃ 같은 염소계 화학을 쓰는데, 공정 후 남은 염소 성분이 수분과 만나면 Al을 부식시킵니다. 그래서 식각 뒤에 부식 방지 처리와 잔류물 세정이 세트로 따라붙죠. 리프트오프는 금속이 식각 화학을 아예 만나지 않기 때문에 이 문제가 발생하지 않습니다. 단계 수가 적고 인과가 선명해서, 미니 플로우를 처음 돌려보는 시나리오로 권장하는 이유이기도 합니다.

2. 실행 방법 — 11단계를 4블록으로

한 번에 11개를 기억하려 하지 말고 4덩어리로 끊으면 훨씬 편합니다.

각 블록이 왜 그 자리에 있는지만 짚고 넘어가면, 순서를 외울 필요가 없어집니다.

① 세정이 맨 앞인 이유 — 표면에 오염이 남으면 PR 밀착이 나빠지고, 현상액이 PR 밑으로 파고들어 패턴이 뜯깁니다. 1단계의 결과가 8단계에서 드러나는 구조입니다.

② 산화가 두 번째인 이유 — 절연층 없이 Al을 Si 위에 바로 올리면, 11단계 4점 탐침이 읽은 값이 Al 라인의 저항인지 기판을 타고 흐른 값인지 구분되지 않습니다. 측정을 성립시키기 위해 절연층이 먼저 필요합니다.

③ PR이 금속보다 먼저인 이유 — 이게 리프트오프의 정의 그 자체입니다. 감법이라면 금속이 먼저 오고 PR이 보호막 역할을 하지만, 여기서는 PR이 거푸집입니다. 역할이 다르니 순서도 뒤집힙니다.

첫 실행은 기본값 그대로 완주하세요. 파라미터를 처음부터 만지면 결과가 좋은지 나쁜지 판단할 기준이 없습니다. 9·10·11단계 결과를 기록해두고, 그걸 기준선 삼아 두 번째 실행부터 바꿔보는 게 훨씬 빠릅니다.

실행 중 헷갈리기 쉬운 지점이 두 곳 있습니다.

7단계에서 금속이 전면에 깔립니다. 패턴을 열심히 만들어놨는데 웨이퍼 전체에 Al이 덮이니까 잘못 누른 것처럼 보입니다. 정상입니다. 이 공정에서 선택을 하는 건 증착이 아니라 8단계 박리입니다.

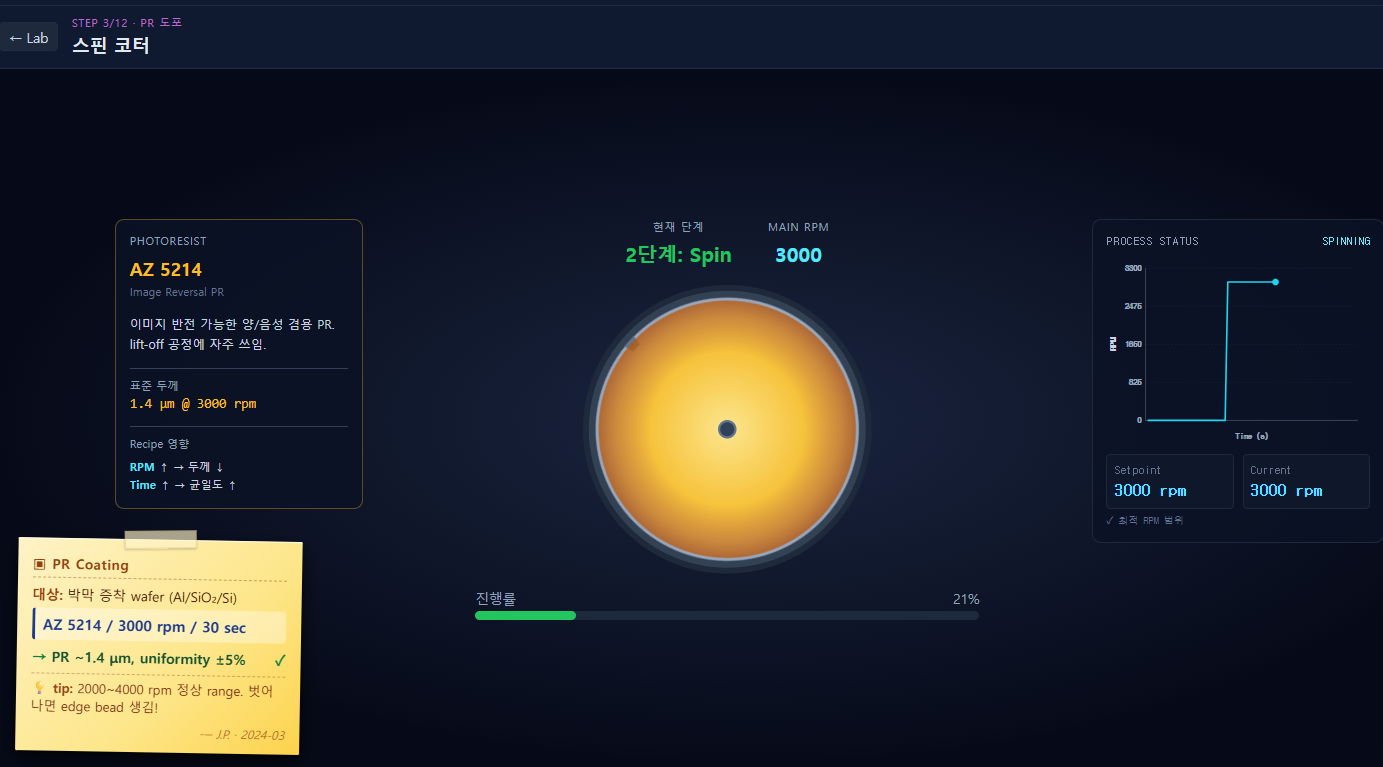

바꾼 결과는 다음 단계가 아니라 세 단계 뒤에 나옵니다. 3단계에서 PR을 얇게 만들면 4단계 화면은 멀쩡합니다. 문제는 8단계에서 터집니다. 이 시차가 미니 플로우에서 가장 익힐 가치가 있는 감각입니다.

3. 요점정리 — 이론은 이 세 장이면 충분합니다

카드 ① 리프트오프의 원리는 "끊어짐"

PR 위에 쌓인 금속과 바닥에 쌓인 금속이 측벽을 타고 이어져 있으면 박리가 안 됩니다. 용매가 PR까지 침투하지 못하기 때문입니다. 반대로 측벽에서 금속막이 끊어져 있으면, 용매가 들어가 PR을 녹이고 그 위 금속이 통째로 떨어집니다.

즉 리프트오프의 성패는 "측벽 금속막이 끊어졌는가" 하나로 정리됩니다.

카드 ② 끊어지게 만드는 조건은 두께비

일반적으로 PR 두께 ≥ 금속 두께의 약 3배를 기준으로 잡습니다. 벽이 높을수록 측벽에 붙는 금속이 얇아지고, 그 얇은 부분이 먼저 끊어집니다. 리프트오프에서 PR을 얇게 코팅하면 안 되는 이유입니다.

여기에 증착 방향성도 영향을 줍니다. 방향성이 강한 증착일수록 측벽이 비어서 유리하고, 스텝 커버리지가 좋은 증착일수록 측벽까지 덮여서 불리합니다. 이 시나리오는 7단계에서 스퍼터를 사용하므로, 두께비를 조금 더 넉넉히 가져가는 쪽이 안정적입니다.

모델 충실도 안내 — PR 측벽 프로파일. 이 플로우는 단층 PR·단일 노광으로 구성되어 있습니다. 실제 리프트오프에서 유리한 역경사(오버행) 프로파일은 이미 형성된 것으로 가정하고 계산합니다. 실제 공정에서 오버행은 이미지 리버설 PR이나 LOR/PMGI 이중층으로 만듭니다. 단층 포지티브 PR을 표준 조건으로 노광·현상하면 개구는 오히려 위가 넓은 순경사로 나오며, 이 경우 박리 성공 여부는 두께비와 증착 방향성이 좌우합니다.

카드 ③ 계측 3종은 하나의 세트

9·10·11단계는 확인 절차가 아니라 서로를 설명하는 검산 세트입니다.

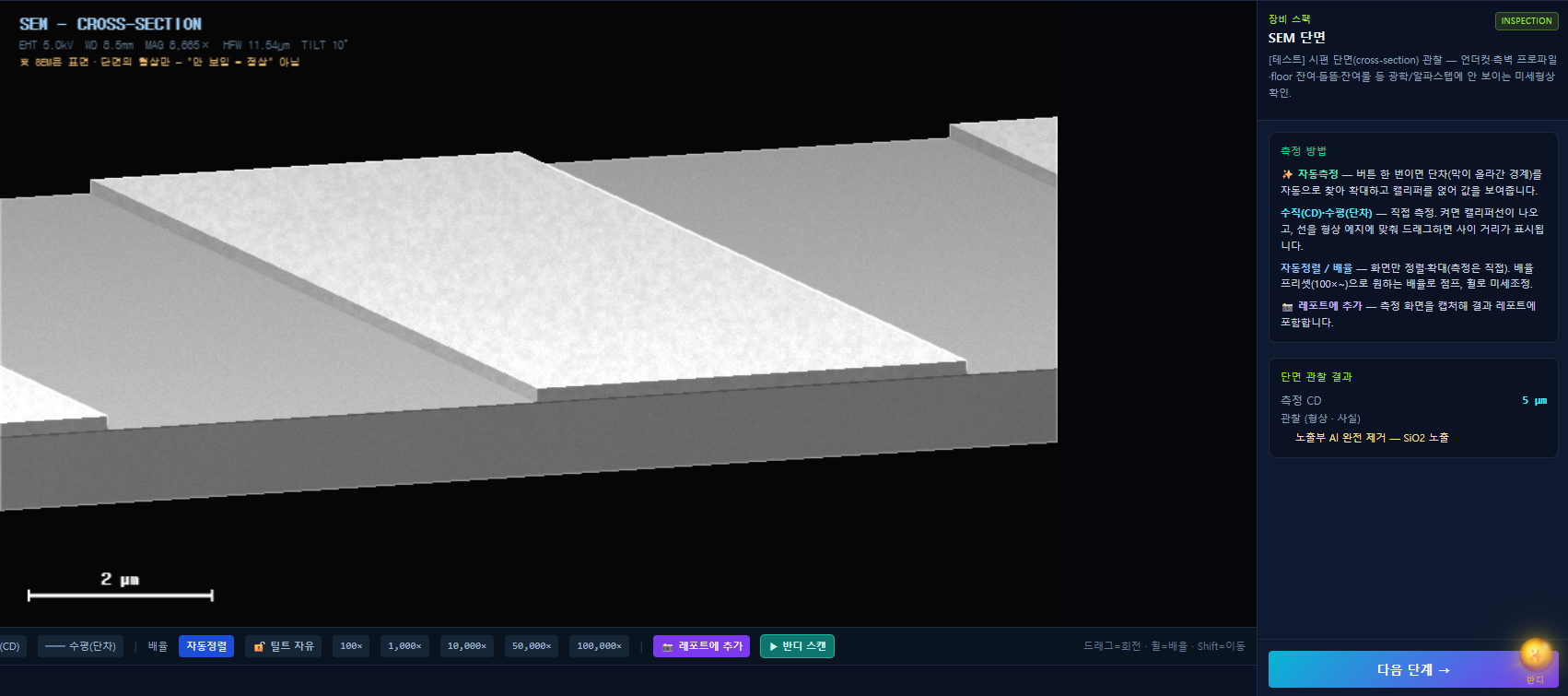

• 9단계 광학 검사 — 형상이 맞는지 (정성)
• 10단계 프로파일로미터 — 금속 두께 t (정량)
• 11단계 4점 탐침 — 면저항 Rs (정량)

4점 탐침을 쓰는 이유는 접촉 저항 때문입니다. 2점으로 재면 탐침-시료 접촉 저항이 값에 섞여 들어갑니다. 바깥 두 탐침으로 전류를 흘리고 안쪽 두 탐침으로 전압만 읽으면, 전압 회로에는 전류가 거의 흐르지 않아 접촉 저항이 빠집니다.

4. 결과 화면 숫자 읽는 법

10단계와 11단계 값은 따로 보면 그냥 숫자입니다. 곱해봐야 의미가 생깁니다.

Rs = ρ / t              (ρ ≈ 2.65 µΩ·cm)
L/W = 5 mm ÷ 5 µm = 1000
R  = Rs × (L / W)

폭이 얼마든 정사각형 한 칸의 저항은 같고, 라인은 그 칸이 몇 개 이어졌는지로만 결정됩니다. 면저항 단위가 Ω/□인 이유가 이것입니다. 이 시나리오의 라인은 사각형 1000개짜리라고 보면 됩니다.

직접 해보시길 권합니다. 10단계에서 나온 두께를 넣어 Rs를 손으로 계산하고, 11단계 측정값과 맞춰보세요. 두 값이 붙는 순간 앞의 8단계가 하나로 연결됩니다. 목표값과 1~2% 차이는 자연스러운 범위이니, 자릿수가 달라질 때만 앞 단계를 되짚으면 됩니다.

5. 9단계에서 무엇이 보이면 어디로 돌아가야 하나

광학 검사 화면은 세 가지 중 하나입니다. 어느 쪽이냐에 따라 되짚을 단계가 달라집니다.

버가 보이는데 그냥 넘어가면 11단계 저항이 예상보다 낮게 나옵니다. 담장이 도체로 붙어 있어 실효 단면적이 커지기 때문입니다. 반대로 부분 단선이면 저항이 크게 튑니다. 저항값이 이상할 때 9단계 화면을 다시 보라는 게 이 때문입니다.

6. 두 번째 실행부터 — 권장 실습 시나리오

기준선을 잡았다면, 아래 순서로 하나씩만 바꿔가며 돌려보세요. 두 개를 동시에 바꾸면 원인이 섞입니다.

각 회차마다 9·10·11단계 값을 같이 기록해두면, 파라미터 하나가 결과 세 개를 어떻게 흔드는지가 표로 남습니다. 이게 미니 플로우를 돌리는 가장 효율적인 방식입니다.

다음 단계

리프트오프를 끝냈다면, 같은 구조를 반대쪽에서 볼 차례입니다. 금속을 전면에 깔고 식각으로 패턴을 만드는 감법 플로우와 나란히 놓고 보면, 왜 어떤 금속은 식각으로 가고 어떤 금속은 리프트오프로 가는지가 훨씬 선명해집니다.

계측 쪽으로 더 들어가고 싶다면 계측 5대 장비 정리를 참고해 4점 탐침·프로파일로미터 측정 조건 자체를 흔들어보는 것도 좋은 다음 단계입니다.
